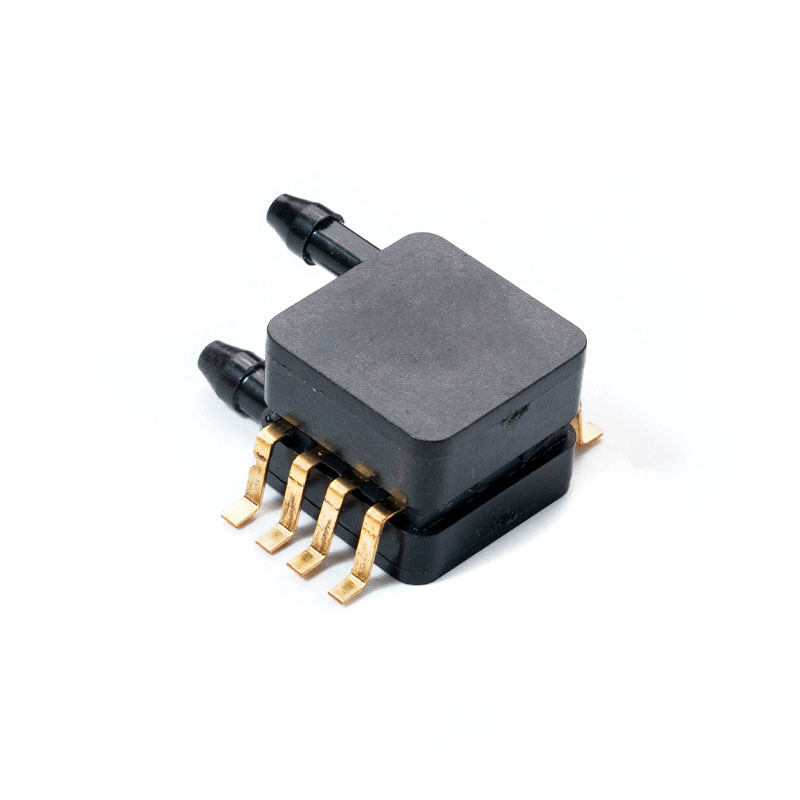

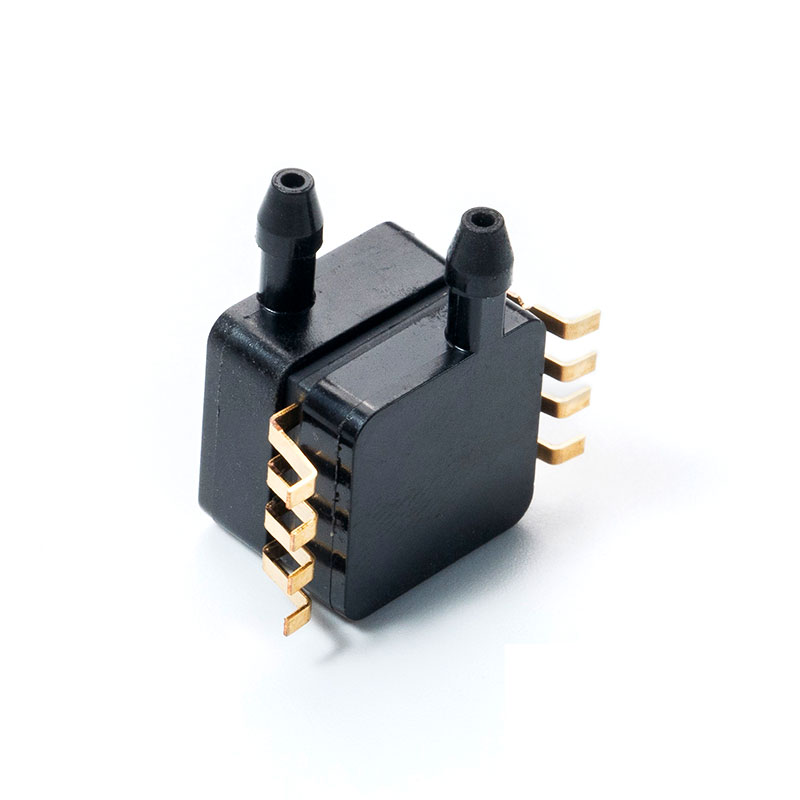

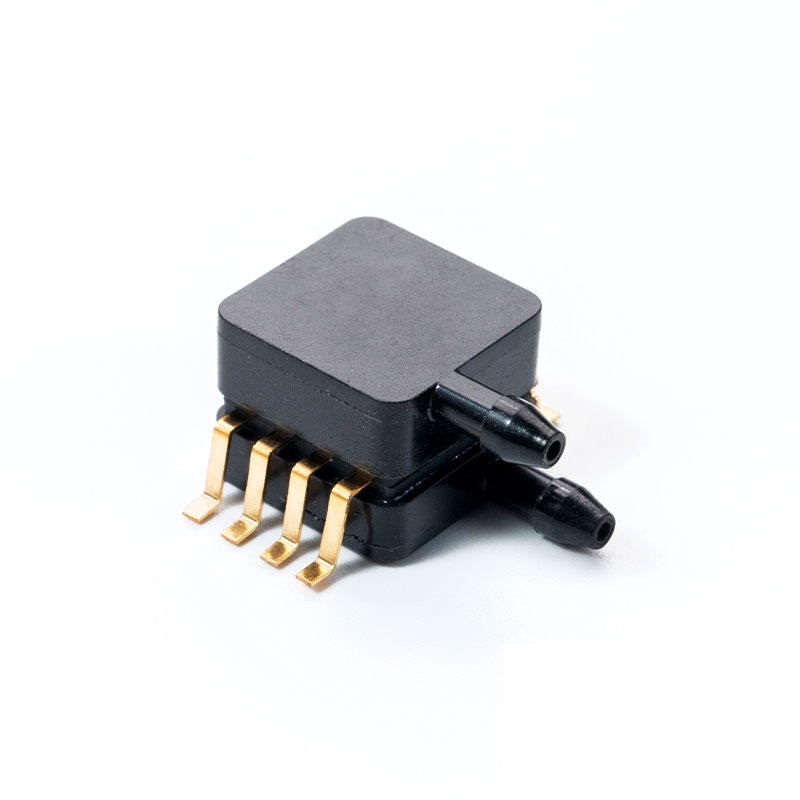

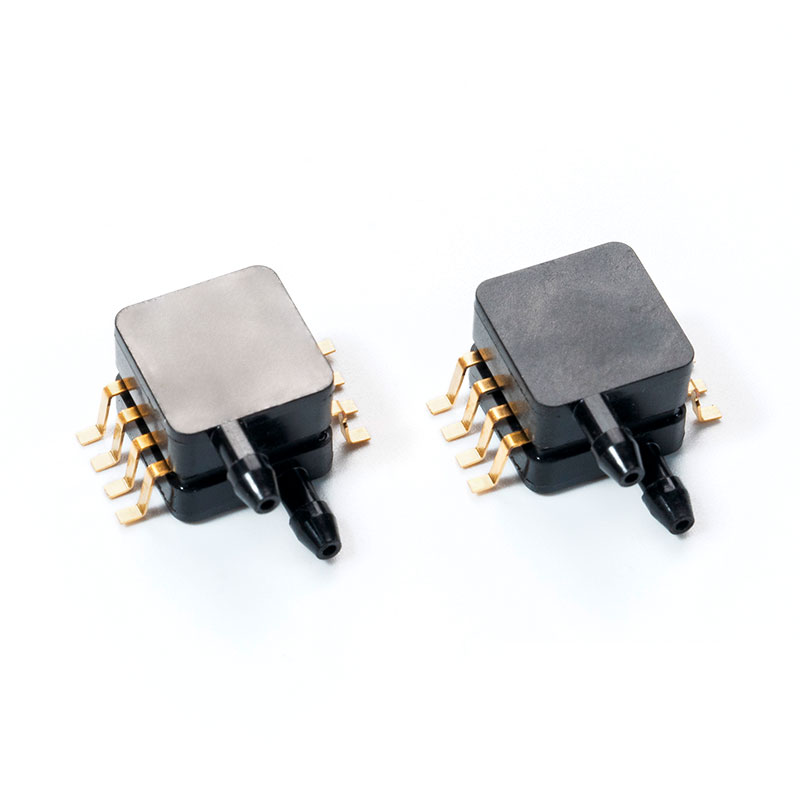

1. Opće specifikacije
Tablica 1. Parametri ograničenja
| Karakteristično | Min. | Maks. | Jedinica |
| Napon napajanja（Vnapon） | -0,3 | 6 | Vdc |
| Temperatura skladištenja | -40 | 125 | ℃ |
Tablica 2. Vrsta tlaka
| Vrsta pritiska | opis |
| Apsolutno | Izlaz je proporcionalan razlici između primijenjenog tlaka i ugrađenog referentnog vakuuma |
| Mjerni tlak | Izlaz je proporcionalan razlici između primijenjenog tlaka i atmosferskog (ambijentalnog) tlaka |
| Diferencijalni tlak | Izlaz je proporcionalan razlici između tlaka koji se primjenjuje na svaki priključak (priključak 1 – priključak 2). |
2. Tehnički parametri analognog izlaza
Tablica 3. Specifikacije analognog izlaza
(VS = 5,0 Vdc, TA = 25 °C osim ako nije drugačije navedeno.)
| Karakteristično | znak | Min. | Tip. | Maks. | Jedinica |
| Raspon tlaka 1 | P OP | -5 | 100 | kPa | |
| Napon napajanja 2 | V s | 4.75 | 5 | 5.25 | Vdc |
| Struja napajanja | ja o | - | 3 | 10 | magistar |
| Pomak tlaka3 (10 °C do 60 °C) @ VS = 5,0 Volta | 0.155 | 0.2 | 0.245 | ||
| Puni izlaz 4 | 4.655 | 4.7 | 4.745 | ||
| Puni raspon skale (VFSS) 5 | - | 4.41 | 4.5- | 4.59 | V |
| Točnost 6 | - | - | 0.025 | - | |
| Osjetljivost | 0.45 | V/kPa | |||
| Raspon radne temperature | Tstg | –40 | — | 85 | °C |
| Vrijeme odziva 7 | t R | — | 2.5 | — | ms |
| Vrijeme uključivanja 8 | 100 | ms |
1. 1,0 kPa (kiloPascal) jednako je 0,145 psi.
2. Uređaj je raciometrijski unutar navedenog raspona pobude.
3. Pomak (Voff) definiran je kao izlazni napon pri minimalnom nazivnom tlaku.
4. Izlaz pune skale (VFSO) definiran je kao izlazni napon pri maksimalnom ili punom nazivnom tlaku.
5. Puni raspon ljestvice (VFSS) definiran je kao algebarska razlika između izlaznog napona pri punom nazivnom tlaku i izlaznog napona pri minimalnom nazivnom tlaku
6. Točnost (proračun pogreške) sastoji se od sljedećeg:
• Linearnost: Izlazno odstupanje od pravocrtnog odnosa s tlakom u navedenom rasponu tlaka.
• Temperaturna histereza: Izlazna devijacija na bilo kojoj temperaturi unutar raspona radne temperature, nakon što se temperatura mijenja do i od točaka minimalne ili maksimalne radne temperature, s primijenjenim nultim diferencijalnim tlakom.
• Histereza tlaka: Izlazna devijacija pri bilo kojem tlaku unutar specificiranog raspona, kada se ovaj tlak mijenja do i od minimalnog ili maksimalnog nazivnog tlaka, na 25 °C.
• TcSpan: Izlazna devijacija u temperaturnom rasponu od 10° do 60°C, u odnosu na 25°C.
• TcOffset: Izlazno odstupanje s primijenjenim minimalnim nazivnim tlakom, u temperaturnom rasponu od 10° do 60 °C, u odnosu na 25 °C.
• Varijacija od nominalne: Varijacija od nominalne vrijednosti, za ofset ili cijeli raspon ljestvice, kao postotak VFSS-a, na 25 °C.
7. Vrijeme odziva definirano je kao vrijeme za inkrementalnu promjenu izlaza od 10% do 90% njegove konačne vrijednosti kada je podvrgnuto određenoj postupnoj promjeni tlaka.
8. Vrijeme zagrijavanja definirano je kao vrijeme potrebno da proizvod zadovolji navedeni izlazni napon nakon što se tlak stabilizirao.
