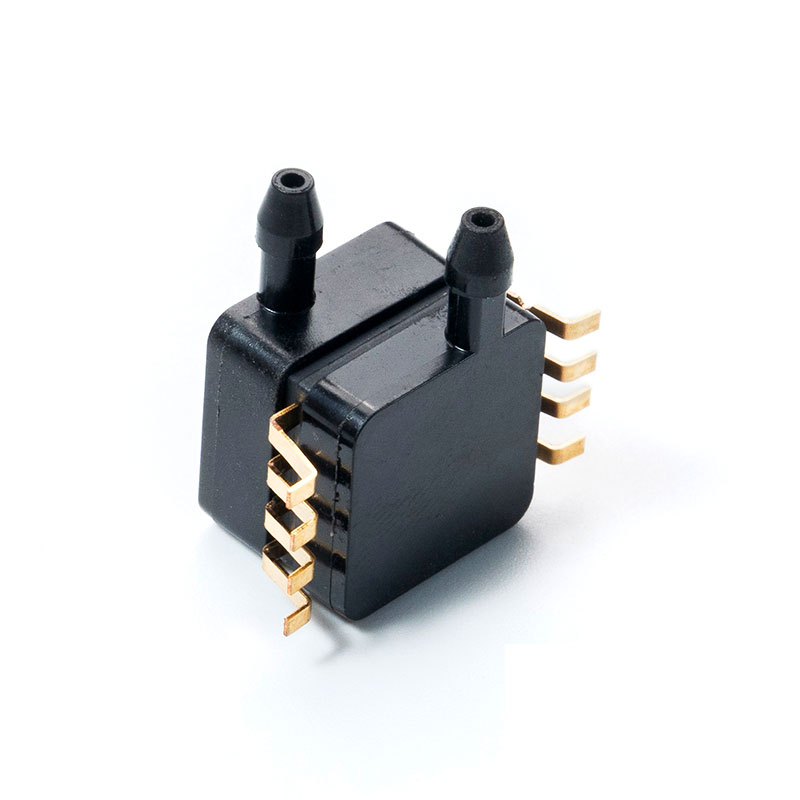

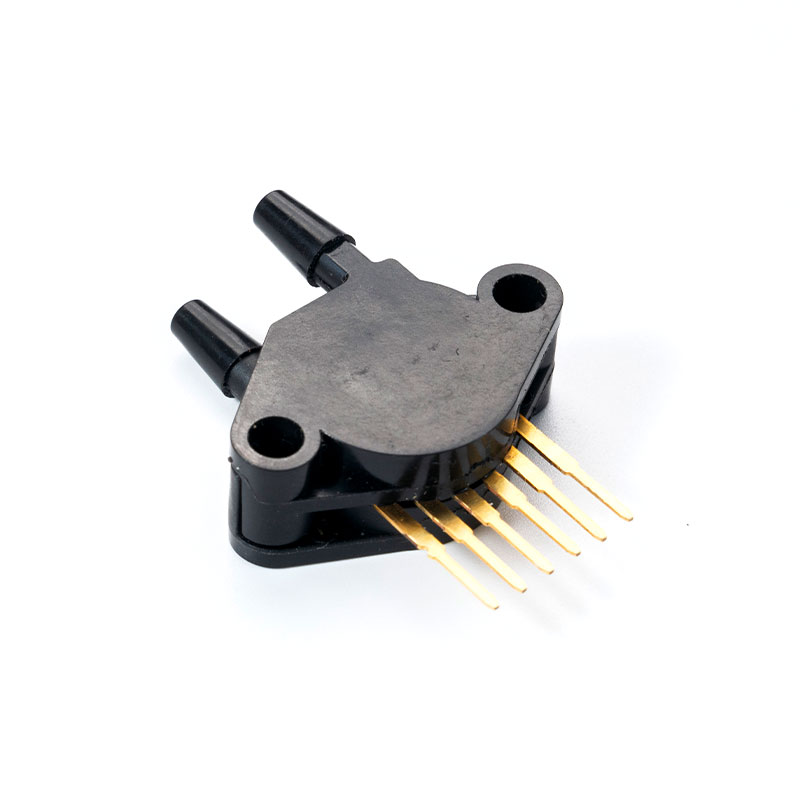

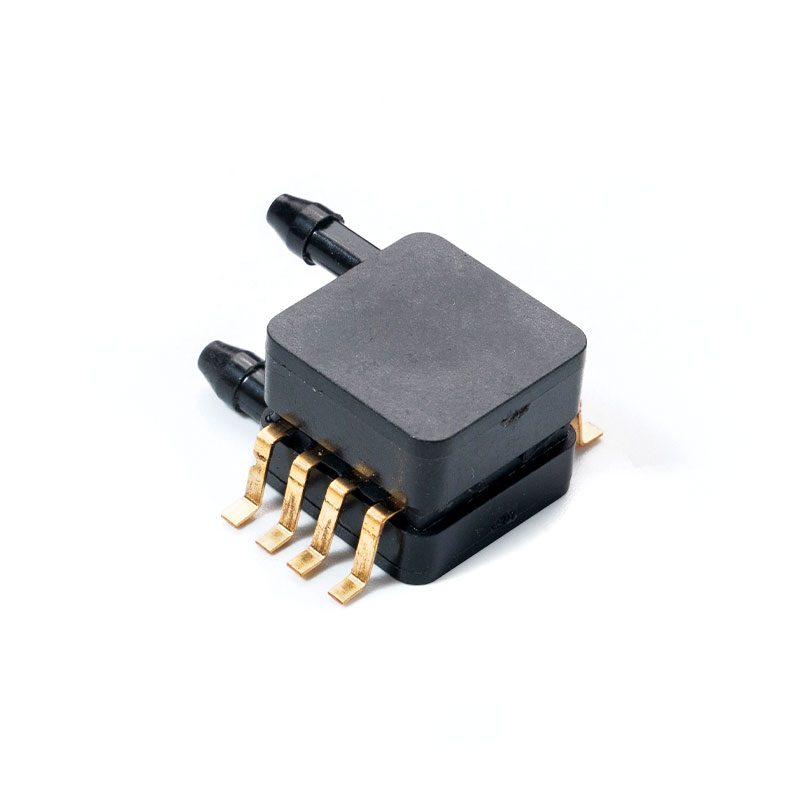

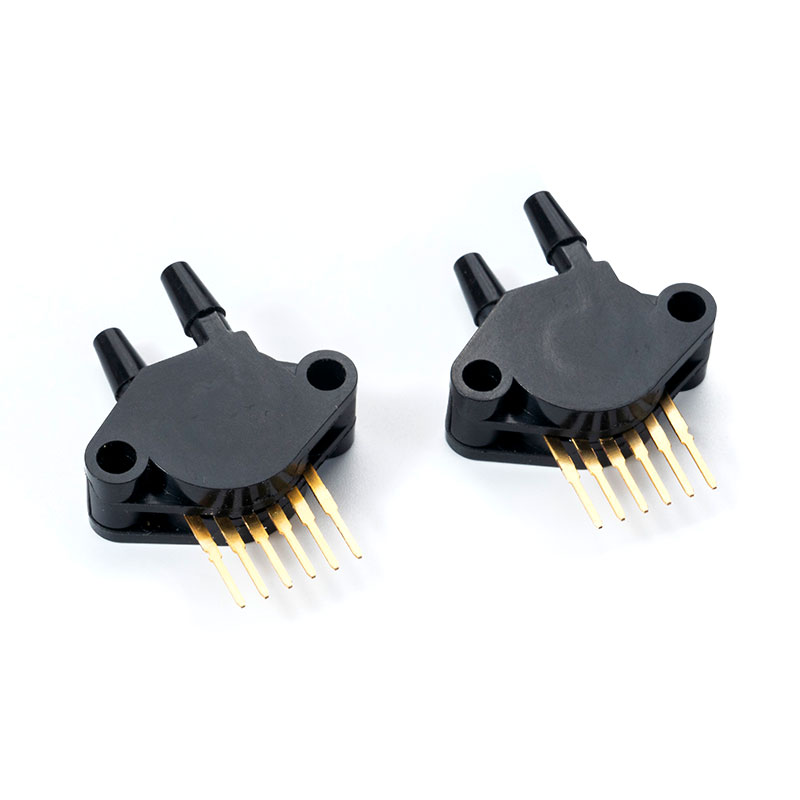

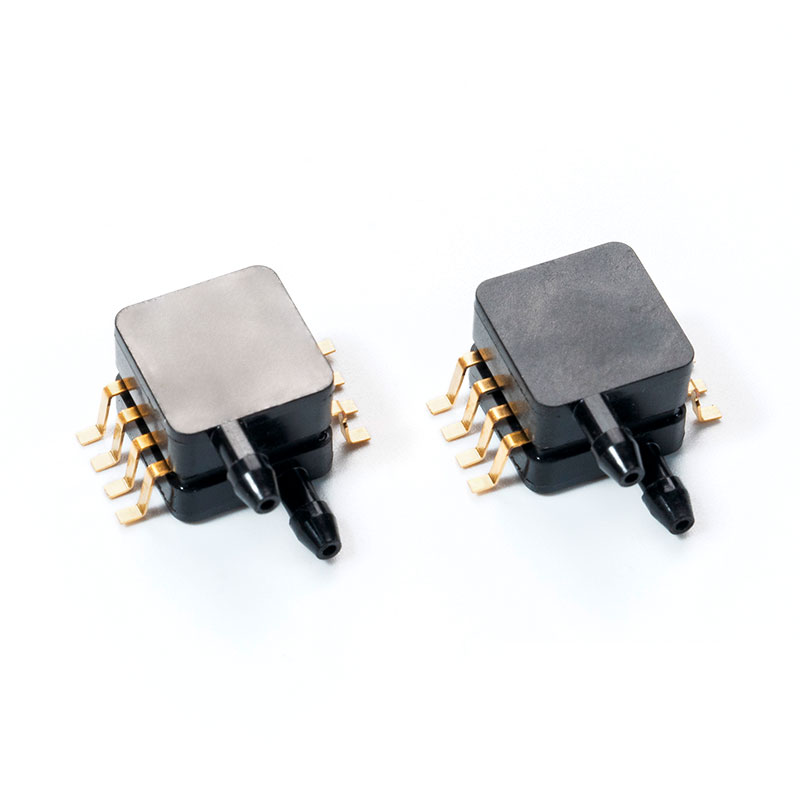

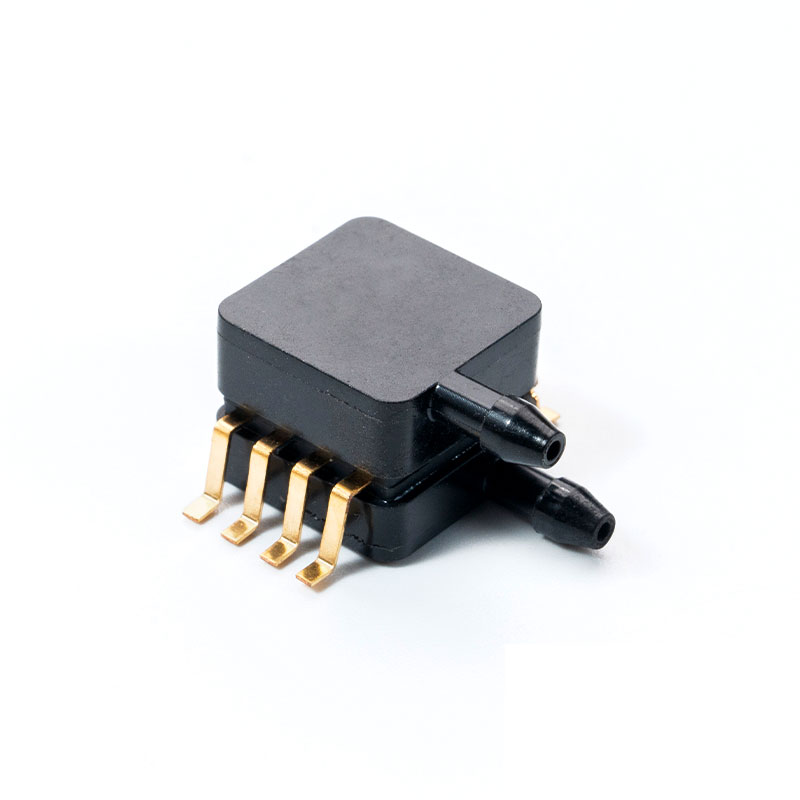

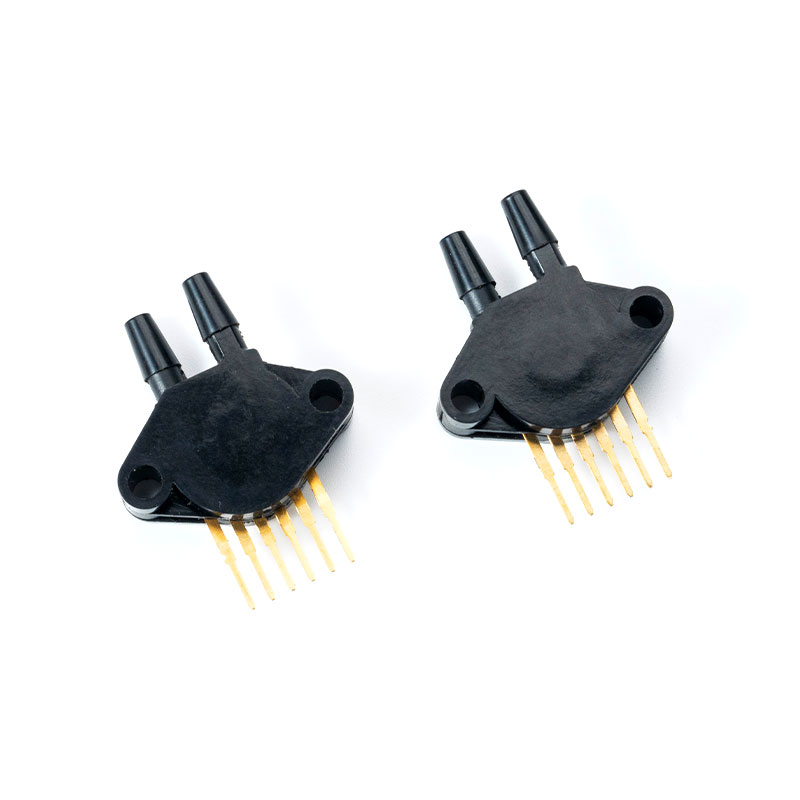

MCP5XXX, MCPV5XXX, MCPV7XXX Senzor niskog tlaka

Serija MCP5XXXDP ima integriran silikonski senzor tlaka
Kondicioniranje signala, temperaturna kompenzacija i kalibracija

1 Opći opis

MCP5XXXDP piezorezistivni pretvarači su monolitni silikonski senzori tlaka. MCP5XXXDP dizajniran je za širok raspon primjena, posebno primjena koje koriste mikrokontroler ili mikroprocesor s analogno-digitalnim ulazima. Ovaj pretvarač kombinira napredne tehnike mikrostrojne obrade, metalizaciju tankog filma i bipolarnu obradu kako bi pružio točan analogni izlazni signal visoke razine koji je proporcionalan primijenjenom tlaku.

2 Značajke i prednosti

1. Izborni raspon tlaka: 0kpa~ 700kpa
2. Vrsta tlaka
Apsolutni: Interna referentna vrijednost vakuuma i izlaz proporcionalan apsolutnom tlaku
Mjerni tlak: Na temelju atmosferskog tlaka, daje izlaz i promjenu atmosferskog tlaka
proporcionalan
Diferencijalni tlak: Omogućuje mjerenje tlaka na dva tlačna otvora
3. Temperaturna kompenzacija preko 10 °C do 60 °C
4. Temperatura skladištenja -40°C do 125°C
5. Materijal: Izdržljiva epoksi integrirana inkapsulirana školjka, usvojena školjka ventila za zrak, najlon za visoke temperature
6. Izlazni signal: Analogni signal

3 Područja primjene

1. Medicina: monitori, strojevi za anesteziju, oprema za analizu krvi, plinska kromatografija, plinski instrumenti, zračni tlak u odjelima, strojevi za dijalizu bubrega, nebulizatori, pneumatske kontrole, respiratorni strojevi, oprema za apneju za vrijeme spavanja, spirometri, ventilatori
2. Industrija: mjerenje barometarskog tlaka, dronovi, mjerni kalibratori, plinska kromatografija, plinski mjerni instrumenti, odašiljači, kvaliteta zraka u zatvorenim prostorima, znanosti o životu, pneumatsko upravljanje, meteorološki baloni.

Serija MCPV5XXXDP ima integriran silikonski senzor tlaka
Kondicioniranje signala, temperaturna kompenzacija i kalibracija

1 Opći opis
MCPV5XXXDP piezorezistivni pretvarači su monolitni silikonski senzori tlaka. MCPV5XXXDP dizajniran je za širok raspon primjena, posebno primjena koje koriste mikrokontroler ili mikroprocesor s analogno-digitalnim ulazima. Ovaj pretvarač kombinira napredne tehnike mikrostrojne obrade, metalizaciju tankog filma i bipolarnu obradu kako bi pružio točan analogni izlazni signal visoke razine koji je proporcionalan primijenjenom tlaku.

2 Značajke i prednosti
1. Izborni raspon tlaka: -5kpa~ 100kpa
2. Vrsta tlaka
Apsolutni: Interna referentna vrijednost vakuuma i izlaz proporcionalni su apsolutnom tlaku
Mjerni tlak: Na temelju atmosferskog tlaka, daje izlaz i promjenu atmosferskog tlaka
proporcionalan
Diferencijalni tlak: Omogućuje mjerenje tlaka na dva tlačna otvora
3. Temperaturna kompenzacija preko 10 °C do 60 °C
4. Temperatura skladištenja -40°C do 125°C
5. Materijal: Izdržljiva epoksi integrirana inkapsulirana školjka, usvojena školjka ventila za zrak, najlon za visoke temperature
6. Izlazni signal: Analogni signal

3 Područja primjene
1. Medicina: monitori, strojevi za anesteziju, oprema za analizu krvi, plinska kromatografija, plinski instrumenti, zračni tlak u odjelima, strojevi za dijalizu bubrega, nebulizatori, pneumatske kontrole, respiratorni strojevi, oprema za apneju za vrijeme spavanja, spirometri, ventilatori
2. Industrija: mjerenje barometarskog tlaka, dronovi, mjerni kalibratori, plinska kromatografija, plinski mjerni instrumenti, odašiljači, kvaliteta zraka u zatvorenim prostorima, znanosti o životu, pneumatsko upravljanje, meteorološki baloni.

1. Opće specifikacije (MCP5XXXDP)

Tablica 1. Parametri ograničenja

Karakteristično	Min.	Maks.	Jedinica
Napon napajanja（Vnapon）	-0,3	6	Vdc
Temperatura skladištenja	-40	125	℃

Tablica 2. Vrsta tlaka

Vrsta pritiska	opis
Apsolutno	Izlaz je proporcionalan razlici između primijenjenog tlaka i ugrađenog referentnog vakuuma
Mjerni tlak	Izlaz je proporcionalan razlici između primijenjenog tlaka i atmosferskog (ambijentalnog) tlaka
Diferencijalni tlak	Izlaz je proporcionalan razlici između tlaka koji se primjenjuje na svaki priključak (priključak 1 – priključak 2).

2. Tehnički parametri analognog izlaza (MCP5XXXDP)

Tablica 3. Specifikacije analognog izlaza

(VS = 5,0 Vdc, TA = 25 °C osim ako nije drugačije navedeno.)

Karakteristično	Simbol	Min	Tip	Maks	Jedinica
Raspon tlaka ⁽¹⁾	POP	0 15	— —	100 115	kPa
Napon napajanja ⁽²⁾	VS	4.75	5	5.25	VDC
Struja napajanja	IO	—	7	10	magistar
Minimalni pomak tlaka ⁽³⁾ , (0 do 85 °C) @ VS = 5,0 V	VOFF	0.088	0.2	0.313	VDC
Puni izlaz ⁽⁴⁾ , diferencijalna i apsolutna (0 do 85 °C) @ VS = 5,0 V	VFSO	4.587	4.7	4.813	VDC
Puni raspon ⁽⁵⁾ , diferencijalna i apsolutna (0 do 85 °C) @ VS = 5,0 V	VFSS	—	4.5	—	VDC
Točnost ⁽⁶⁾	—	—	—	±2,5	%VFSS
Osjetljivost	V/P	—	45	—	mV/kPa
Vrijeme odziva ⁽⁷⁾	tR	—	1	—	ms
Izlazna struja izvora na punom izlazu	IO	—	0.1	—	magistar
Vrijeme zagrijavanja ⁽⁸⁾	—	—	20	—	ms
Stabilnost pomaka ⁽⁹⁾	—	—	±0,5	—	%VFSS

1. 1,0 kPa (kiloPascal) jednako je 0,145 psi.
2. Uređaj je raciometrijski unutar navedenog raspona pobude.
3. Pomak (VOFF) definiran je kao izlazni napon pri minimalnom nazivnom tlaku.
4. Izlaz pune skale (VFSO) definiran je kao izlazni napon pri maksimalnom ili punom nazivnom tlaku.
5. Puni raspon ljestvice (VFSS) definiran je kao algebarska razlika između izlaznog napona pri punom nazivnom tlaku i izlaznog napona pri minimalnom nazivnom tlaku.
6. Točnost (proračun pogreške) sastoji se od sljedećeg:
Linearnost: Izlazno odstupanje od ravnomjernog odnosa s tlakom u navedenom rasponu tlaka.
Temperaturna histereza: Izlazna devijacija na bilo kojoj temperaturi unutar raspona radne temperature, nakon što se temperatura mijenja do i od točaka minimalne ili maksimalne radne temperature, s primijenjenim nultim diferencijalnim tlakom.
Histereza tlaka: Izlazno odstupanje pri bilo kojem tlaku unutar navedenog raspona, kada se ovaj tlak mijenja na i od minimalnog ili maksimalnog nazivnog tlaka na 25 °C.
TcSpan: Izlazno odstupanje u temperaturnom rasponu od 0 do 85 °C, u odnosu na 25 °C.
TcOffset: Izlazno odstupanje s minimalnim tlakom primijenjenim u temperaturnom rasponu od 0 do 85 °C, u odnosu na 25 °C.
Varijacija od nominalne: Varijacija od nominalne vrijednosti, za ofset ili cijeli raspon skale, kao postotak VFSS-a na 25 °C.
7. Vrijeme odziva definirano je kao vrijeme za inkrementalnu promjenu izlaza od 10% do 90% svoje konačne vrijednosti kada je podvrgnuta određenoj postupnoj promjeni tlaka.
8. Vrijeme zagrijavanja definirano je kao vrijeme potrebno da proizvod zadovolji navedeni izlazni napon nakon što se tlak stabilizirao.
9. Stabilnost pomaka je izlazna devijacija proizvoda kada je podvrgnut 1000 sati pulsirajućeg tlaka, cikličkoj temperaturi s testom pristranosti.

1. Opće specifikacije (MCPV5XXXDP)

Tablica 1. Parametri ograničenja

Karakteristično	Min.	Maks.	Jedinica
Napon napajanja（Vnapon）	-0,3	6	Vdc
Temperatura skladištenja	-40	125	℃

Tablica 2. Vrsta tlaka

Vrsta pritiska	opis
Apsolutno	Izlaz je proporcionalan razlici između primijenjenog tlaka i ugrađenog referentnog vakuuma
Mjerni tlak	Izlaz je proporcionalan razlici između primijenjenog tlaka i atmosferskog (ambijentalnog) tlaka
Diferencijalni tlak	Izlaz je proporcionalan razlici između tlaka koji se primjenjuje na svaki priključak (priključak 1 – priključak 2).

2. Tehnički parametri analognog izlaza

Tablica 3. Specifikacije analognog izlaza

(VS = 5,0 Vdc, TA = 25 °C osim ako nije drugačije navedeno.)

Karakteristično	znak	Min.	Tip.	Maks.	Jedinica
Raspon tlaka ¹	P _OP	-5		100	kPa
Napon napajanja ²	V _s	4.75	5	5.25	Vdc
Struja napajanja	ja _o	-	3	10	magistar
Pomak tlaka3 (10 °C do 60 °C) @ VS = 5,0 Volta		0.155	0.2	0.245
Puni izlaz ⁴		4.655	4.7	4.745
Puni raspon skale (VFSS) ⁵	-	4.41	4.5-	4.59	V
Točnost ⁶	-	-	0.025	-
Osjetljivost			0.45		V/kPa
Raspon radne temperature	Tstg	–40	—	85	°C
Vrijeme odziva ⁷	t _R	—	2.5	—	ms
Vrijeme uključivanja ⁸			100		ms

1. 1,0 kPa (kiloPascal) jednako je 0,145 psi.
2. Uređaj je raciometrijski unutar navedenog raspona pobude.
3. Pomak (Voff) definiran je kao izlazni napon pri minimalnom nazivnom tlaku.
4. Izlaz pune skale (VFSO) definiran je kao izlazni napon pri maksimalnom ili punom nazivnom tlaku.
5. Puni raspon ljestvice (VFSS) definiran je kao algebarska razlika između izlaznog napona pri punom nazivnom tlaku i izlaznog napona pri minimalnom nazivnom tlaku
6. Točnost (proračun pogreške) sastoji se od sljedećeg:
• Linearnost: Izlazno odstupanje od pravocrtnog odnosa s tlakom u navedenom rasponu tlaka.
• Temperaturna histereza: Izlazna devijacija na bilo kojoj temperaturi unutar raspona radne temperature, nakon što se temperatura mijenja do i od točaka minimalne ili maksimalne radne temperature, s primijenjenim nultim diferencijalnim tlakom.
• Histereza tlaka: Izlazna devijacija pri bilo kojem tlaku unutar specificiranog raspona, kada se ovaj tlak mijenja do i od minimalnog ili maksimalnog nazivnog tlaka, na 25 °C.
• TcSpan: Izlazna devijacija u temperaturnom rasponu od 10° do 60°C, u odnosu na 25°C.
• TcOffset: Izlazno odstupanje s primijenjenim minimalnim nazivnim tlakom, u temperaturnom rasponu od 10° do 60 °C, u odnosu na 25 °C.
• Varijacija od nominalne: Varijacija od nominalne vrijednosti, za ofset ili cijeli raspon ljestvice, kao postotak VFSS-a, na 25 °C.
7. Vrijeme odziva definirano je kao vrijeme za inkrementalnu promjenu izlaza od 10% do 90% njegove konačne vrijednosti kada je podvrgnuto određenoj postupnoj promjeni tlaka.
8. Vrijeme zagrijavanja definirano je kao vrijeme potrebno da proizvod zadovolji navedeni izlazni napon nakon što se tlak stabilizirao.
