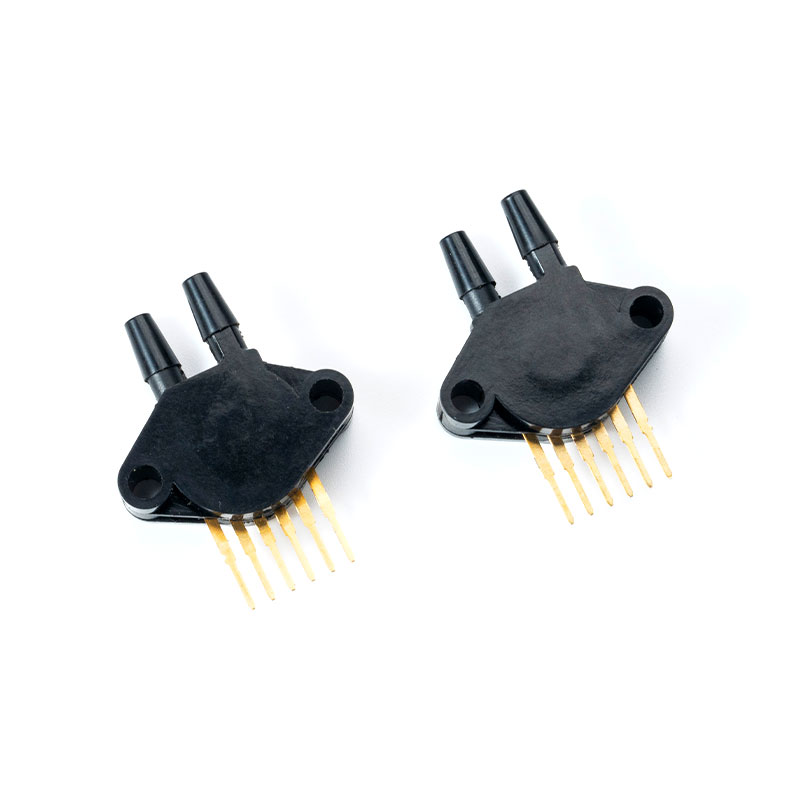

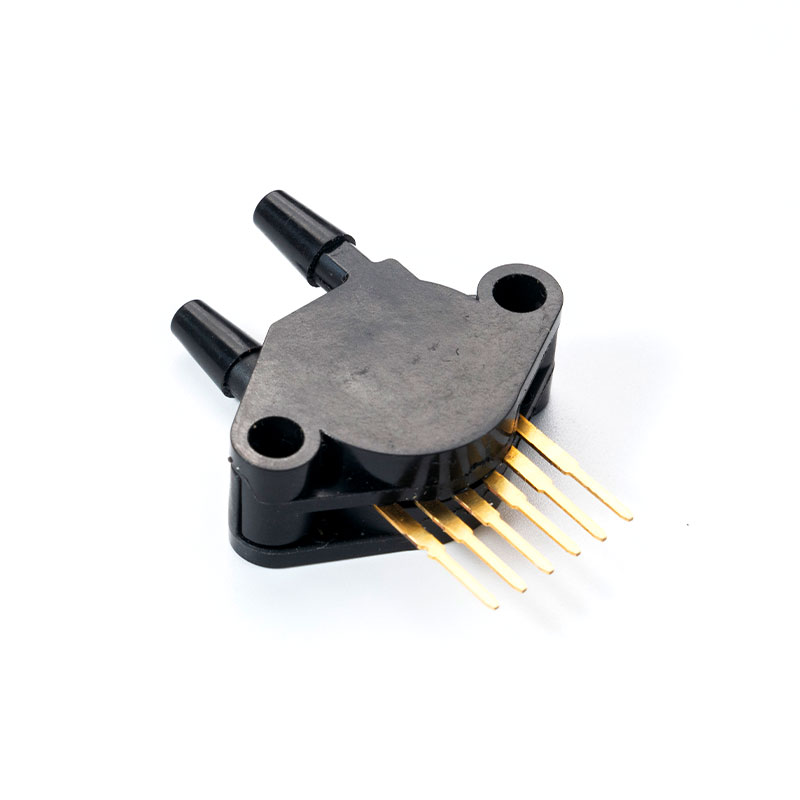

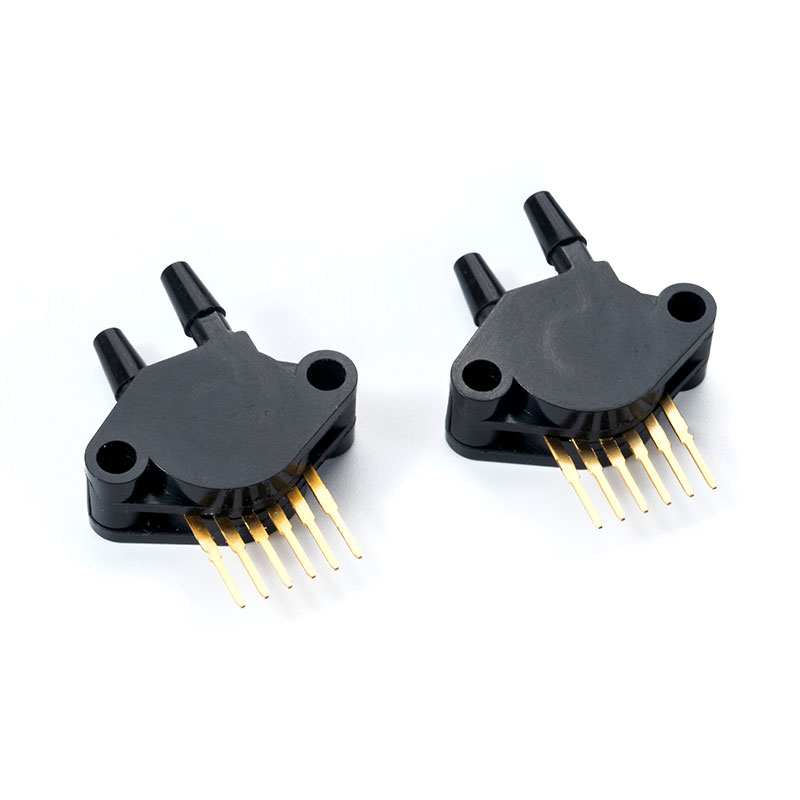

1. Opće specifikacije
Tablica 1. Parametri ograničenja
| Karakteristično | Simbol | Min | Tip | Maks | Jedinica |
| Minimalni pomak tlaka (0 ℃ do 85 ℃) | Voff | 0.055 | 0.1 | 0.145 | VDC |
| Izlaz pune skale (0 ℃ do 85 ℃) | VFSO | 3.055 | 3.1 | 3.145 | VDC |
| Puni raspon skale (0 ℃ do 85 ℃) | VFSS | 2.91 | 3 | 3.09 | VDC |
Tablica 2. Vrsta tlaka
| Tipe of pressure | opis |
| Apsolutno | Izlaz je proporcionalan razlici između primijenjenog tlaka i ugrađenog referentnog vakuuma |
| Mjerni tlak | Izlaz je proporcionalan razlici između primijenjenog tlaka i atmosferskog (ambijentalnog) tlaka |
| Diferencijalni tlak | Izlaz je proporcionalan razlici između tlaka koji se primjenjuje na svaki priključak (priključak 1 – priključak 2). |
2. Tehnički parametri analognog izlaza
Tablica 3. Specifikacije analognog izlaza
(VS = 5,0 Vdc, TA = 25 °C osim ako nije drugačije navedeno.)
| Karakteristično | Simbol | Min | Tip | Maks | Jedinica |
| Raspon tlaka (1) | P OP | 0 | — | 100 | kPa |
| 15 | — | 115 | |||
| Napon napajanja (2) | V S | 4.75 | 5 | 5.25 | VDC |
| Struja napajanja | ja O | — | 7 | 10 | magistar |
| Minimalni pomak tlaka (3) , (0 do 85 °C) @ VS = 5,0 V | V jaSKLJUČENO | 0.088 | 0.2 | 0.313 | VDC |
| Puni izlaz (4) , diferencijalna i apsolutna (0 do 85 °C) @ VS = 5,0 V | V FSO | 4.587 | 4.7 | 4.813 | VDC |
| Puni raspon (5) , diferencijalna i apsolutna (0 do 85 °C) @ VS = 5,0 V | V FSS | — | 4.5 | — | VDC |
| Točnost (6) | — | — | — | ±2,5 | %V FSS |
| Osjetljivost | V/P | — | 45 | — | mV/kPa |
| Vrijeme odziva (7) | t R | — | 1 | — | ms |
| Izlazna struja izvora na punom izlazu | ja O | — | 0.1 | — | magistar |
| Vrijeme zagrijavanja (8) | — | — | 20 | — | ms |
| Stabilnost pomaka (9) | — | — | ±0,5 | — | %V FSS |
1. 1,0 kPa (kiloPascal) jednako je 0,145 psi.
2. Uređaj je raciometrijski unutar navedenog raspona pobude.
3. Pomak (VOFF) definiran je kao izlazni napon pri minimalnom nazivnom tlaku.
4. Izlaz pune skale (VFSO) definiran je kao izlazni napon pri maksimalnom ili punom nazivnom tlaku.
5. Puni raspon ljestvice (VFSS) definiran je kao algebarska razlika između izlaznog napona pri punom nazivnom tlaku i izlaznog napona pri minimalnom nazivnom tlaku.
6. Točnost (proračun pogreške) sastoji se od sljedećeg:
Linearnost: Izlazno odstupanje od ravnomjernog odnosa s tlakom u navedenom rasponu tlaka.
Temperaturna histereza: Izlazna devijacija na bilo kojoj temperaturi unutar raspona radne temperature, nakon što se temperatura mijenja do i od točaka minimalne ili maksimalne radne temperature, s primijenjenim nultim diferencijalnim tlakom.
Histereza tlaka: Izlazno odstupanje pri bilo kojem tlaku unutar navedenog raspona, kada se ovaj tlak mijenja na i od minimalnog ili maksimalnog nazivnog tlaka na 25 °C.
TcSpan: Izlazno odstupanje u temperaturnom rasponu od 0 do 85 °C, u odnosu na 25 °C.
TcOffset: Izlazno odstupanje s minimalnim tlakom primijenjenim u temperaturnom rasponu od 0 do 85 °C, u odnosu na 25 °C.
Varijacija od nominalne: Varijacija od nominalne vrijednosti, za ofset ili cijeli raspon skale, kao postotak VFSS-a na 25 °C.
7. Vrijeme odziva definirano je kao vrijeme za inkrementalnu promjenu izlaza od 10% do 90% svoje konačne vrijednosti kada je podvrgnuta određenoj postupnoj promjeni tlaka.
8. Vrijeme zagrijavanja definirano je kao vrijeme potrebno da proizvod zadovolji navedeni izlazni napon nakon što se tlak stabilizirao.
9. Stabilnost pomaka je izlazna devijacija proizvoda kada je podvrgnut 1000 sati pulsirajućeg tlaka, cikličkoj temperaturi s testom pristranosti.
