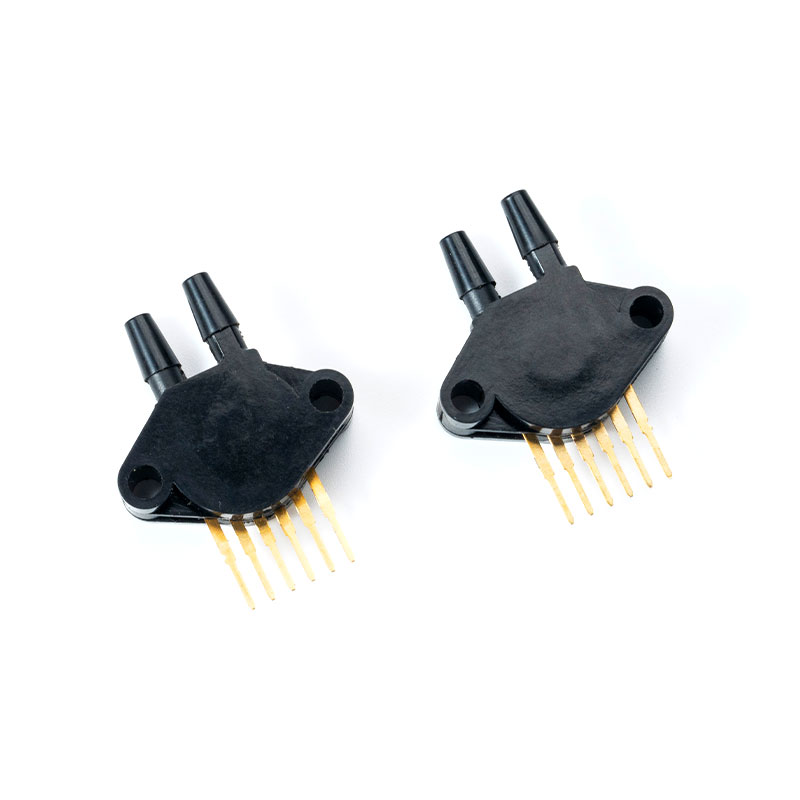

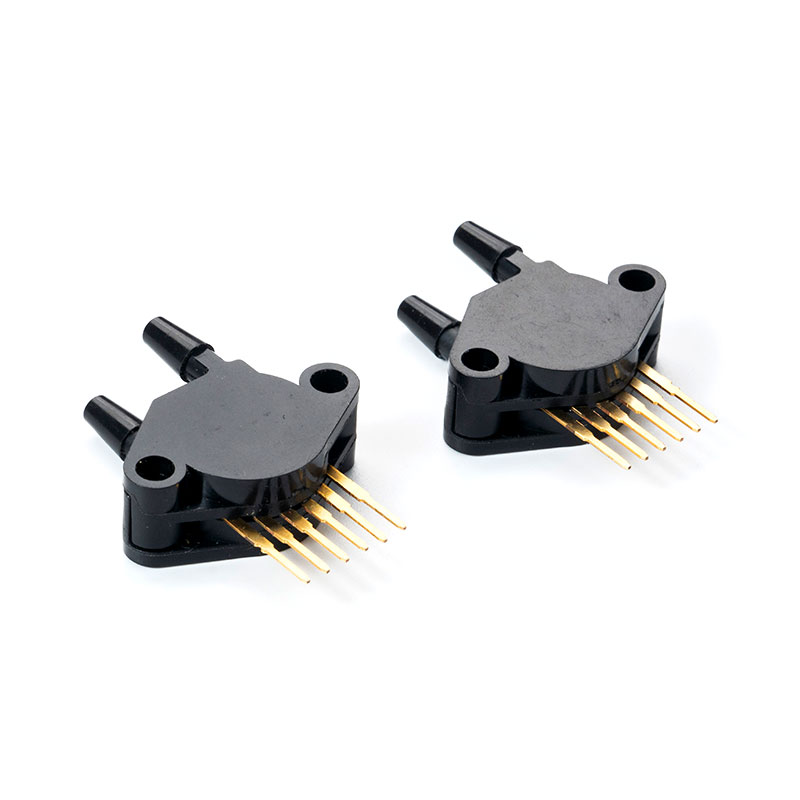

Serija MCP5XXXDP ima integriran silikonski senzor tlaka
Kondicioniranje signala, temperaturna kompenzacija i kalibracija
1 Opći opis
MCP5XXXDP piezorezistivni pretvarači su monolitni silikonski senzori tlaka. MCP5XXXDP dizajniran je za širok raspon primjena, posebno primjena koje koriste mikrokontroler ili mikroprocesor s analogno-digitalnim ulazima. Ovaj pretvarač kombinira napredne tehnike mikrostrojne obrade, metalizaciju tankog filma i bipolarnu obradu kako bi pružio točan analogni izlazni signal visoke razine koji je proporcionalan primijenjenom tlaku.
2 Značajke i prednosti
1. Izborni raspon tlaka: 0kpa~ 700kpa
2. Vrsta tlaka
Apsolutni: Interna referentna vrijednost vakuuma i izlaz proporcionalni su apsolutnom tlaku
Mjerni tlak: Na temelju atmosferskog tlaka, daje izlaz i promjenu atmosferskog tlaka
proporcionalan
Diferencijalni tlak: Omogućuje mjerenje tlaka na dva tlačna otvora
3. Temperaturna kompenzacija preko 10 °C do 60 °C
4. Temperatura skladištenja -40°C do 125°C
5. Materijal: Izdržljiva epoksi integrirana inkapsulirana školjka, usvojena školjka ventila za zrak, najlon za visoke temperature
6. Izlazni signal: Analogni signal
3 Područja primjene
1. Medicina: monitori, strojevi za anesteziju, oprema za analizu krvi, plinska kromatografija, plinski instrumenti, zračni tlak u odjelu, strojevi za dijalizu bubrega, nebulizatori, pneumatske kontrole, respiratorni strojevi, oprema za apneju za vrijeme spavanja, spirometri, ventilatori
2. Industrija: mjerenje barometarskog tlaka, dronovi, mjerni kalibratori, plinska kromatografija, plinski mjerni instrumenti, odašiljači, kvaliteta zraka u zatvorenim prostorima, prirodne znanosti, pneumatska kontrola, meteorološki baloni.
Vodič za naručivanje
| Model proizvoda | Mjerni raspon (kPa) | Raspon izlaznog napona (V) | Točnost | Vrsta pritiska | Napon napajanja | ||||
| Po | Pr | OL | OH | Apsolutno | Mjerni tlak | Diferencijalni tlak | |||
 | Mjerni raspon (kPa) | Raspon izlaznog napona (V) | Točnost | Apsolutno | Mjerni tlak | Diferencijalni tlak | Napajanje | ||
| MCP4250DP | 0 | 250 | 0.2 | 4.9 | ±1,4% | ● | 5V | ||
| MCP5050DP | 0 | 50 | 0.2 | 4.7 | ±2,5% | ● | 5V | ||
| MCP5100DP | 0 | 100 | 0.2 | 4.7 | ±2,5% | ● | 5V | ||
| MCP5500DP | 0 | 500 | 0.2 | 4.7 | ±2,5% | ● | 5V | ||
| MCP5700DP | 0 | 700 | 0.2 | 4.7 | ±2,5% | ● | 5V | ||
