Apsolutne maksimalne ocjene（MCP-J10）
| Parametri | Simbol | Raspon | Jedinica |
| Analogni napon napajanja | VDD | -0,3 do 6,0 | V |
| Radna temperatura | -40 do 125 | ℃ | |
| Temperatura skladištenja | -50 do 150 | ℃ | |
| Temperatura spoja | 150 | ℃ | |
| ESD osjetljivost | HBM | 4 | kV |
Napomena: Prekoračenje apsolutne maksimalne vrijednosti može prouzročiti trajno oštećenje, a produljeni rad pri gore navedenoj apsolutnoj maksimalnoj vrijednosti može utjecati na pouzdanost uređaja.
Električne karakteristike（MCP-J10）
Tablica 1. Radne karakteristike (VS = 5,0 Vdc, TA = 25°C osim ako nije drugačije navedeno)
| Parametri | Simbol | Min | Tip | Maks | Jedinica |
| Napon napajanja | VS | 4.75 | 5 | 5.25 | Vdc |
| Struja napajanja | ja o | — | 3 | magistar | |
| Pomak (0°C do 85°C) @ VS = 5,0V | V isključeno | 0.44 | 0.5 | 0.56 | Vdc |
| Izlaz pune skale (0°C do 85°C) @ VS = 5,0 V | V FSO | 4.44 | 4.5 | 4.56 | Vdc |
| Puni raspon ljestvice (0 ℃ do 85 ℃) @ VS=5,0 V | V FSS | 3.88 | 4 | 4.12 | Vdc |
Nastavak Tablica 1. Radne karakteristike (VS = 5,0 Vdc, TA = 25°C osim ako nije drugačije navedeno)
| Parametri | Simbol | Min | Tip | Maks | Jedinica |
| Točnost (0°C do 85°C) | — | — | — | 2.5 | %V FSS |
| Vrijeme odziva | tR | — | 2.5 | — | ms |
| Vrijeme zagrijavanja | — | — | 100 | — | ms |
| Stabilnost pomaka | — | — | 0.25 | — | %V FSS |

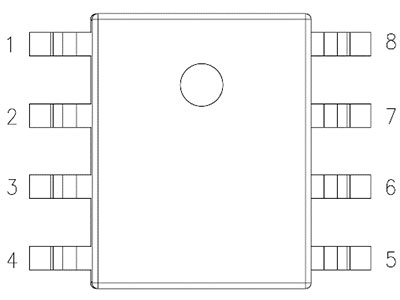

1. Pakiranje i definicija igle（MCP-J11）
| Opišite | NE | Pin Definicija | Opišite | |
 | 1 | N/C | prazna | |
| 2 | VAN | izlaz | Mora lebdjeti u zraku | |
| 3 | N/C | Prazan | ||
| 4 | GND | uzemljenje | ||
| 5 | VDD | napajanje | ||
| 6 | N/C | prazna | ||
| 7 | SCL | Linija serijskog sata | ||
| 8 | SDA | SDA |
Tablica 1.1 Odnos definicije pina
Napomena:
1.J10：7&8 # igle moraju biti visjele u zraku
2.J11：2 # igla mora lebdjeti u zraku
2. Tehničke specifikacije
2. Tehničke specifikacije
| parametar | znak | minimalna vrijednost | Tipične vrijednosti | Maksimalna vrijednost | jedinica | bilješke |
| resetiranje pri uključivanju | VDDPOR | 2.8 | V | |||
| Radna struja | Iavdd | 2 | 3 | mA | Način rada | |
| 200 | nA | Struja pripravnosti | ||||
| ADC rezolucija | PONOVO OBRAZOVATI | 24 | Bitovi | |||
| Točnost izlaznog tlaka 1,2 | ACC | 1% | %FS | 0°C ~ 60°C | ||
| 1,5% | %FS | -20°C ~ 70°C | ||||
| Vrijeme uključivanja | TUP | 100 | ms | podesiv | ||
| EEPROM čuvanje podataka | živi | 10 | godina | @ 125 ℃ |
1. Točnost uključuje nelinearnost, histerezu temperature i histerezu tlaka;
2. Puna životna točnost na temelju 1000 sati HTOL, LTOL, HTSL, THB i PCT testiranja;
2.2.I 2 C Električne karakteristike
| Parametar | znak | minimalna vrijednost | Maksimalna vrijednost | jedinica | bilješke |
| taktna frekvencija | fBsclB | 1 | MHz | R=1K | |
| Vrijeme održavanja niskog pulsa sata | tBLOWB | 0.52 | nas | ||
| Vrijeme održavanja visokog pulsa sata | tBVISOKOB | 0.24 | nas | ||
| Vrijeme osnivanja SDA | tBSUDATB | 0.1 | nas | ||
| Vrijeme držanja SDA | tBHDDATB | 0.0 | nas | ||
| Vrijeme naspostavljanja na početku svake sesije | tBSUSTAB | 0.24 | nas | ||
| Vrijeme održavanja početnog stanja | tBHDSTAB | 0.24 | nas | ||
| Zaustavi vrijeme, uspostavi vrijeme | tBSUSTOB | 0.24 | nas | ||
| Vremenski interval između dvije komunikacije | tBBUFB | 0.52 | nas |
