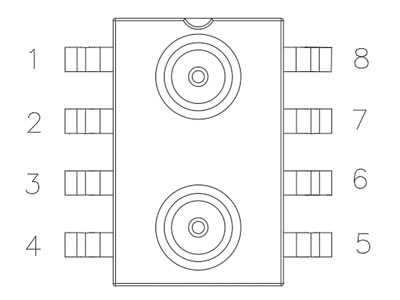

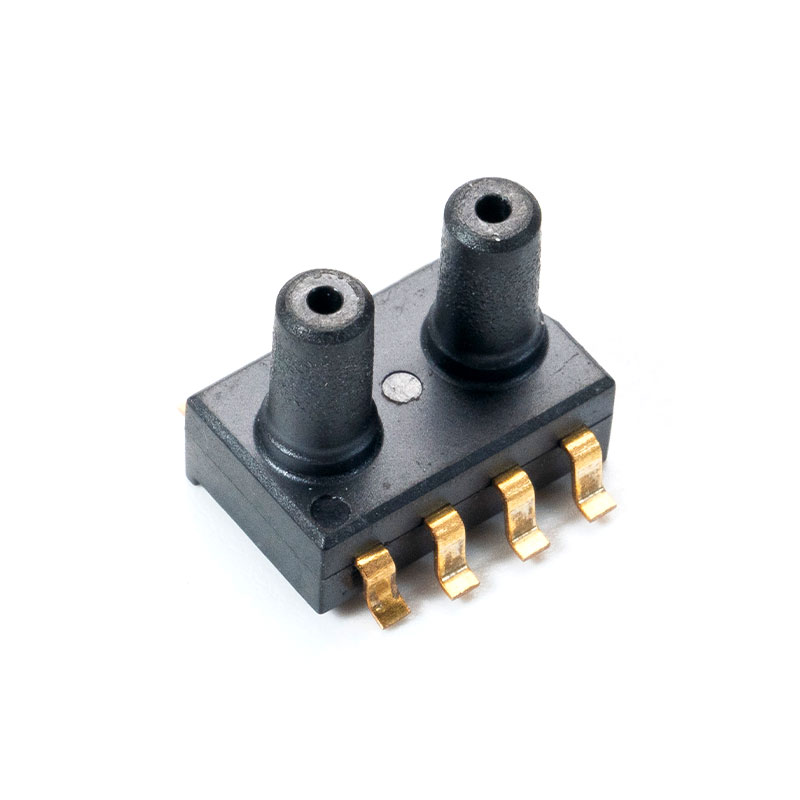

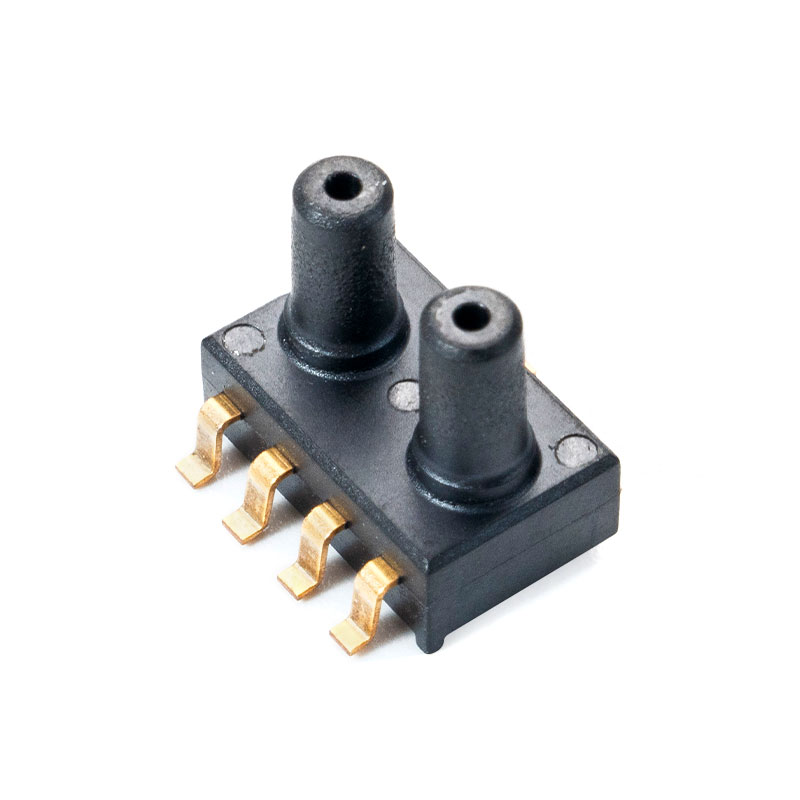

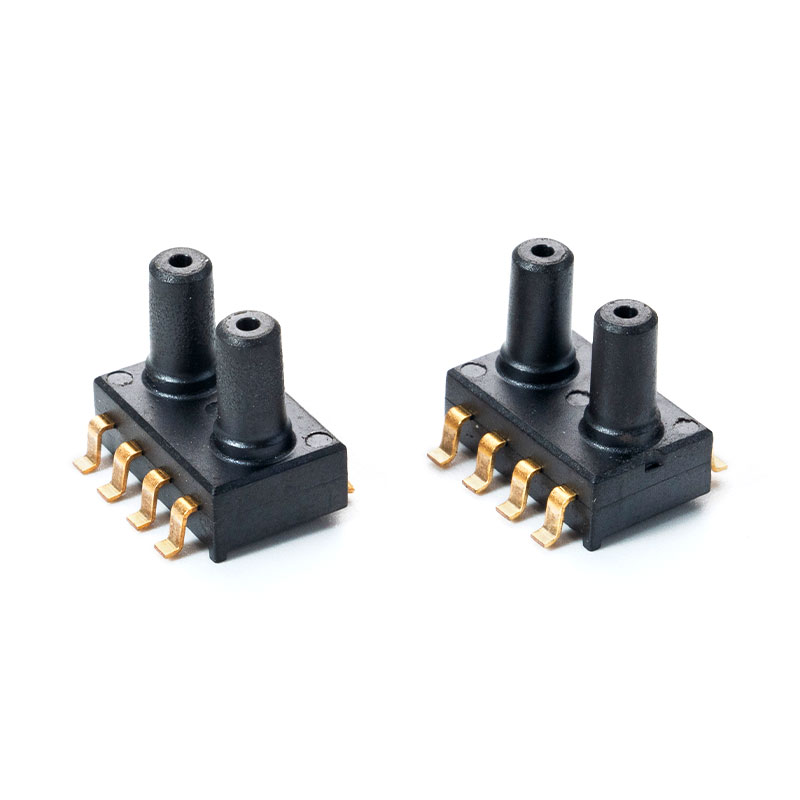

Pin konfiguracija (MCP-H20)
| Opisi |  | NE | Simbol | Definicija |
| P1 P2 | 1 | N/C | Nemojte spajati na vanjski strujni krug ili uzemljenje | |
| 2 | VDD | Napajanje | ||
| 3 | VAN | Izlazni napon | ||
| 4 | N/C | Nemojte spajati na vanjski strujni krug ili uzemljenje | ||
| 5 | N/C | Nemojte spajati na vanjski strujni krug ili uzemljenje | ||
| 6 | N/C | Nemojte spajati na vanjski strujni krug ili uzemljenje | ||
| 7 | N/C | Nemojte spajati na vanjski strujni krug ili uzemljenje | ||
| 8 | GND | Zemlja |
Tehničke specifikacije (MCP-H20)
Električni parametri
| Karakteristično | Simbol | Min | Tip | Maks | Jedinica |
| Vs=5,0 V (MCP-H20-A serija) | V S | 4.75 | 5 | 5.25 | VDC |
| Vs=3,3 V (MCP-H20-B serija) | V S | 3 | 3.3 | 3.6 | VDC |
| Radna struja | ja o | — | 3 | mADC | |
| Preciznost（0℃ do 85℃） | — | — | — | 1.5 | %V FSS |
| ADC rezolucija | RES ADC | — | 24 | — | malo |
| DAC rezolucija | RES DAC | — | 12 | — | malo |
| Vrijeme odziva | t R | — | 2.5 | — | ms |
| Vrijeme zagrijavanja | — | — | 100 | — | ms |
| ESD zaštita | — | — | 2 | — | kV |
Izlazni parametri
Serija MCP-H20-A (napon napajanja: 5,0 V)
| Karakteristično | Simbol | Min | Tip | Maks | Jedinica |
| Minimalni pomak tlaka (0 ℃ do 85 ℃) | V isključeno | 0.44 | 0.5 | 0.56 | VDC |
| Izlaz pune skale (0 ℃ do 85 ℃) | V FSO | 4.44 | 4.5 | 4.56 | VDC |
| Puni raspon skale (0 ℃ do 85 ℃) | V FSS | 3.88 | 4 | 4.12 | VDC |
Serija MCP-H20-B (napon napajanja: 3,3 V)
| Karakteristično | Simbol | Min | Tip | Maks | Jedinica |
| Minimalni pomak tlaka (0 ℃ do 85 ℃) | V isključeno | 0.055 | 0.1 | 0.145 | VDC |
| Izlaz pune skale (0 ℃ do 85 ℃) | V FSO | 3.055 | 3.1 | 3.145 | VDC |
| Puni raspon skale (0 ℃ do 85 ℃) | V FSS | 2.91 | 3 | 3.09 | VDC |
Karakteristike tlaka i temperature (MCP-H21)
Tablica 1: Izlazne karakteristike tlaka @ VDD = 5,0 V, T = 25 ℃ osim ako nije drugačije navedeno
| Parametar | Simbol | Uvjeti | Min | Tip. | Maks | Jedinica |
| Raspon mjerenja tlaka1 | PFS | -100 | 200 | Kpa | ||
| Razlučivost tlaka | Pritisak | 0.05 | %FS | |||
| Pritisak Accuracy2 | Na 25 ℃ | -0,1 | 0.1 | %FS | ||
| Total Error Band3 | TEB | Od 25 ℃ do 60 ℃ | -0,3 | 0.3 | %FS | |
| Od -40 ℃ do 85 ℃ | -1 | 1 | %FS | |||
| Dugoročni drift | Nakon razdoblja od 1 godine | ±0,15 | %FS | |||
| Utjecaj reflow lemljenja | IPC/JEDEC J-STD-020C | ±0,2 | %FS |
1. Strana visokog pritiska nalazi se na označenoj strani.
2.Maksimalno odstupanje od najbolje prilagođene ravne linije (BFSL) postavljeno na izlaz izmjereno u rasponu tlaka pri 25C. Uključuje sve pogreške zbog nelinearnosti tlaka, histereze i neponovljivosti.
3. Raspon pogreške ukupnog tlaka uključuje sve pogreške točnosti, toplinske pogreške u kompenziranom temperaturnom rasponu i tolerancije kalibracije raspona i pomaka. Za idealan izlaz senzora s obzirom na ulazni tlak i temperaturu, TEB vrijednosti vrijede samo za kalibrirani napon napajanja.
Tablica 2: Temperaturne izlazne karakteristike @ VDD = 5,0 V, T = 25°C osim ako nije drugačije naznačeno
| Parametar | Simbol | Uvjeti | Min | Tip.。 | Maks | Jedinica |
| Radna temperatura | T OP | -20 | 85 | ℃ | ||
| Apsolutna točnost temperature | -10 ℃ do 50 ℃ | ±1,0 | ℃ | |||
| Maks Error with Power | Napajanje od 1.8V do 5.5V | ±0,1 | ℃ | |||
| Temperaturna rezolucija izlaznih podataka | 0.01 | ℃ |
Električne karakteristike (MCP-H21)
Tablica 3: DC karakteristike @VDD=5,0 V, T=25 ℃ osim ako nije drugačije naznačeno
| Parametar | Simbol | Uvjeti | Min | Tip. | Maks | Jedinica |
| Prosječna radna struja | ja DDAVP | Jedna pretvorba u sekundi | 4.5 | 6.4 | μA | |
| Vršna struja | ja VRHUNAC | Pretvorba tlaka | 1.5 | mA | ||
| Pretvorba temperature | 0.95 | mA | ||||
| Struja napajanja u stanju mirovanja | ja DDSTB | Na 25 ℃ | 0.2 | μA | ||
| Frekvencija takta serijskih podataka | f SCLK | ja 2 C protokol, pull-up otpornik od 4.7k | 100 | 400 | kHz | |
| Visoki napon digitalnog ulaza | VIH | 0.8 | V | |||
| Niski napon digitalnog ulaza | VIL | 0.2 | V | |||
| Visoki napon digitalnog izlaza | V OH | jaO = 0.5 mA | 0.9 | V | ||
| Niski napon digitalnog izlaza | V OL | jaO = 0.5 mA | 0.1 | V | ||
| janput Capacitance | C jaN | 10 | pF | |||
| ja2C Pull-Up Resistors | R PU | 3.3 | 4.7 | 10 | KΩ |
Apsolutna maksimalna ocjena (MCP-H21)
Tablica 4: Apsolutna maksimalna ocjena
| Parametar | Simbol | Uvjeti | Min | Maks | Jedinica |
| Pretlak | P MAKS | 3X | |||
| Napon napajanja | V DD | -0,3 | 6.5 | V | |
| Napon sučelja | V AKO | -0,3 | VDD 0.3 | V | |
| Raspon temperature skladištenja | T STG | -40 | 150 | ℃ | |
| Maksimum Soldering Temperature | T MS | Maksimalno 10 sekundi | 250 | ℃ | |
| ESD ocjena | Model ljudskog tijela | -2 | 2 | kV |
Izloženost uvjetima maksimalne ocjene tijekom duljeg razdoblja može utjecati na pouzdanost uređaja.
