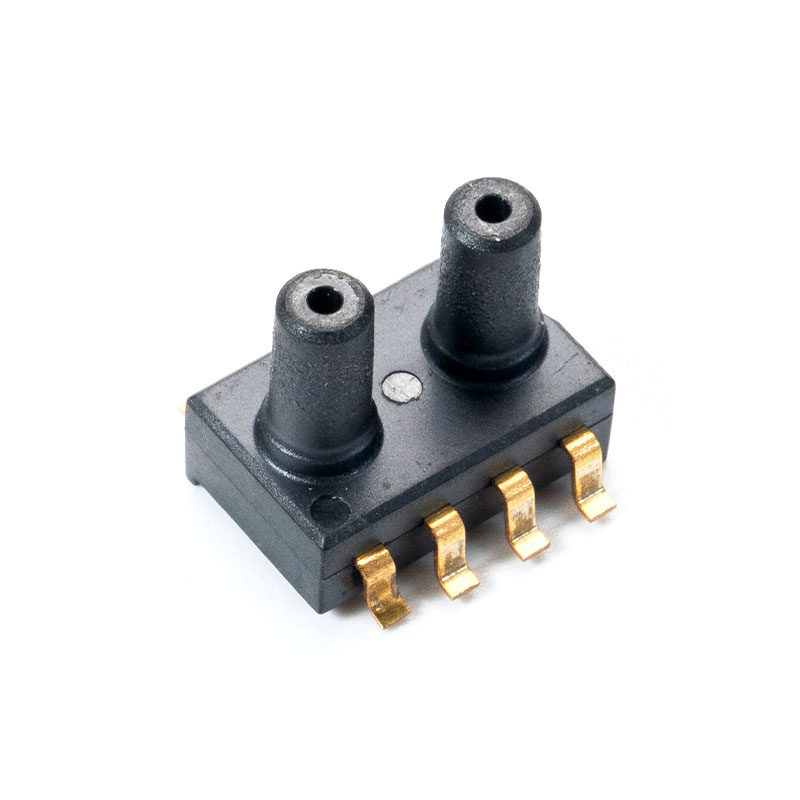

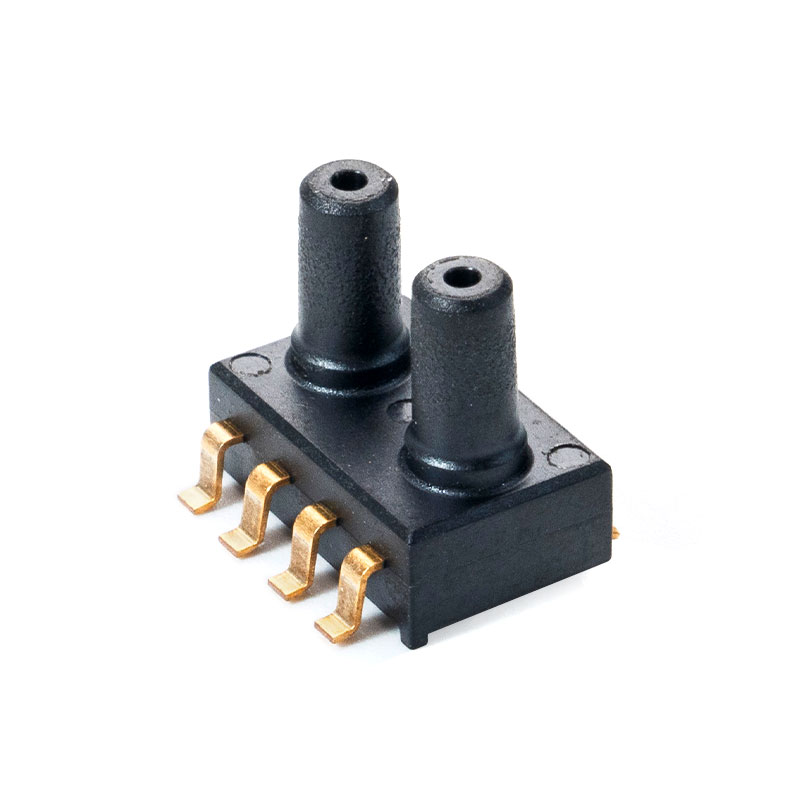

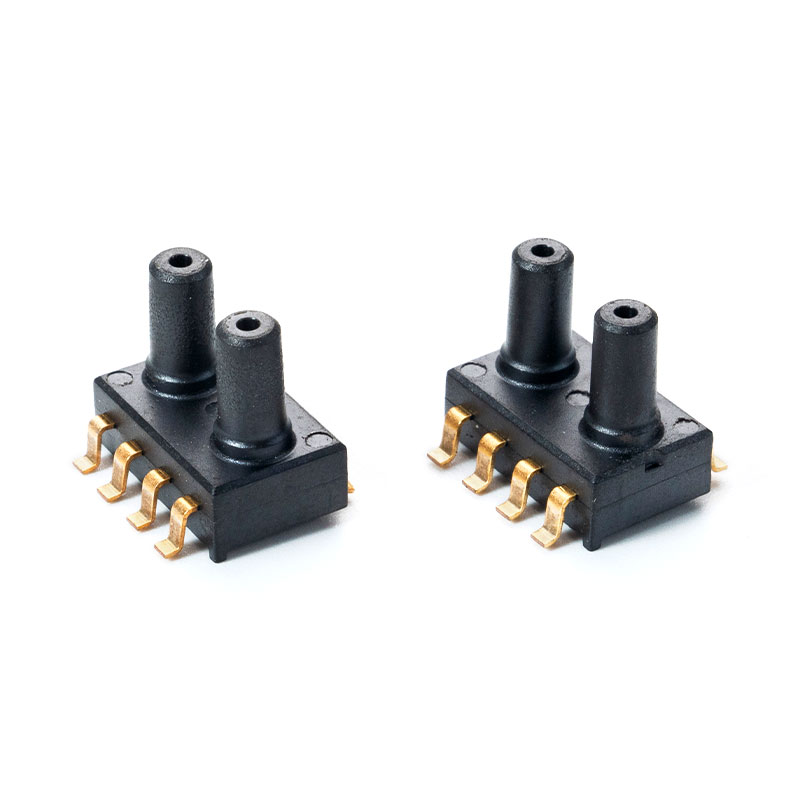

DPT-R8 Mikro senzor tlaka

Uvod
Predmet ovog dokumenta su funkcionalne karakteristike transmitera diferencijalnog tlaka baziranog na senzoru tlaka serije Honeywell ABP, s RS-485 sučeljem s ugrađenim MODBUS RTU protokolom i 010V analognim izlazom.
OPREZ: Prije pokretanja jedinice pročitajte sadržaj ovog dokumenta.

Funkcije
Mjerenje diferencijalnog tlaka (raspon ovisno o korištenom senzoru)
Analogni izlazni napon 0-10 [V] (proporcionalno razlici tlaka)
Konfiguracija izlaznog raspona
Konfiguracija vremenske konstante mjerenja
Funkcija nuliranja pomaka senzora
LED indikator statusa jedinice
Serijsko sučelje RS-485 (čitanje mjernih vrijednosti, podešavanje radnih parametara)
MODBUS RTU protokol
Komunikacija u HALF DUPLEX modu
Hardverski konfigurabilna adresa (1-31)

Karakteristike
Osnovna funkcija DPC6000_RSV je mjerenje vrijednosti diferencijalnog tlaka. Vrijednosti izmjerene integriranim senzorom serije Honeywell ABP, zatim ponovno izračunate i usrednjene u mikrokontroleru, dostupne su u njegovoj memoriji (u HOLDING REGISTERS) prema MODBUS standardu. Čitanje registara vrši se pomoću funkcije MODBUS protokola koja se šalje serijskim sučeljem RS-485. Registri također sadrže informacije o trenutno postavljenom (podesivom) mjernom rasponu, vremenskoj konstanti (također podesivom) i postotku tlaka koji se odnosi na raspon. Signali kao što su nedostatak senzora, prekoračenje mjernog raspona, predajnik zauzet tijekom kalibracije pomaka, također se realiziraju pomoću statusnih registara.

Vrijedi znati
1 hPa = 100 Pa = 1 mbar
1 inH₂O = 249,089 Pa

Karta matičnih knjiga

Tablica registara:

Registar br.	Vrijednosti	Opis
1	-999-9999	Diferencijalni tlak (ograničen rasponom mjerenja)[ Pa](1 =1 Pa）s predznakom
2	0-1000	Diferencijalni tlak povezan s rasponom （1 =0,1%; 1000= 100%）
3	0/1/2/3	Dnevnik statusa（0: “SENZOR U REDU”,1: “PREPLOĆENO”,2: “PREOPTEREĆENO”, 3: “BEZ SENZORA”）(*)
4	1234	Dnevnik zaporki
5	1/2/3	Dnevnik naredbi
6	prema tablici naredbi	Dnevnik parametara
7	0/1	TAU vremenska konstanta（0: 0,8 s; 1: 4,0 s)
8	0/1/2/3/4/5/6	Mjerni raspon (prema tablici mjernih raspona)
9	-999-9999	Odmak odašiljača (informativno)[ Pa](1 =1 Pa）sa predznakom
10	-999-9999	Donja vrijednost mjernog raspona (informativno)[Pa](1 =1 Pa）sa predznakom
11	-999-9999	Gornja vrijednost mjernog raspona (informativno)[ Pa]（1 = 1 Pa）sa predznakom
12	0/1	Status kalibracije (nuliranja) pomaka (0: nije aktivno; 1: u tijeku)
13	0-65535	Brojač ispravnih okvira
14	0-65535	Brojač izuzetaka
15	0-65535	CRC brojač grešaka
16	0-65535	Brojač grešaka u bajtovima
17	0-65535	Brojač grešaka adrese

(*) "SENSOR OK" - ispravno funkcioniranje senzora; "UNDERLOAD" - premašena donja granica;
"PREOPTEREĆENJE" - premašena gornja granica; 'NEMA SENZORA - senzor nedostaje;

Tablica naredbi:

Comm i br.	Funkcija	Parametar
1	Postavite adresu uređaja	1-247 (1-zadana vrijednost
2	Postavite brzinu prijenosa	96-9600 b/s (zadana vrijednost) 192-19200 b/s 576-57600 b/s 1152-115200 b/s
3	Postavite paritet	0-BEZ PARITETA; nema bita parnosti 1-EVENPARITY;(zadana vrijednost) 2-NEPARNA PARITETA,
4	Postavite stop bitove	1-1x STOP; 1 stop bit (zadana vrijednost) 2-2 x STOP; 2 stop bita
5	Postavite vremensku konstantu	0-0,8s; 1-4,0s;
6	Postavite mjerni raspon	ID prema tablici mjernih raspona)
7	Pokrenite postupak kalibracije	1-startna kalibracija pomaka (nuliranje)
8	Resetiranje uređaja	1-resetiranje softverskog uređaja

Raspon1	Raspon2	Raspon3	Raspon4	Raspon5	Raspon6	Raspon7	Raspon8
0-25	0-50	0-100	0-250 (prikaz, stručni). (prikaz, stručni).	-25-25	-50-50	-100-100	-150-150
-100-100	0-100	0-250 (prikaz, stručni). (prikaz, stručni).	0-500	0-1000	0-1500	0-2000	0-250 (prikaz, stručni). (prikaz, stručni).0
0-1000	0-1500	0-2000	0-250 (prikaz, stručni). (prikaz, stručni).0	0-3000	0-4000	0-5000	0-7000

Bilješke:
• Ako unesete pogrešnu vrijednost parametra ili vrijednost koja je izvan raspona, vrijednost 0xEEEE bit će upisana u registar naredbi.
• Svaki put kada se naredba pozove, mora biti popraćena lozinkom (1234 decimala).
•Pozivanje naredbe kroz pojedinačne unose registra, mora se završiti unosom lozinke.
