MCP-H10 Senzor tlaka za potrošačku elektroniku
  • MCP-H10 Senzor tlaka za potrošačku elektroniku
  • MCP-H10 Senzor tlaka za potrošačku elektroniku
  • MCP-H10 Senzor tlaka za potrošačku elektroniku

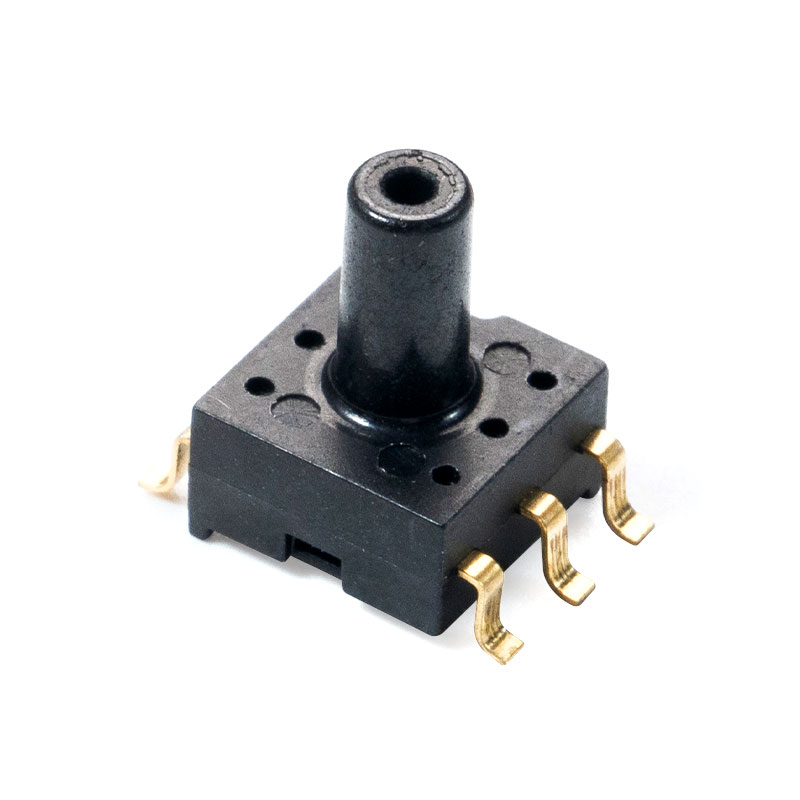

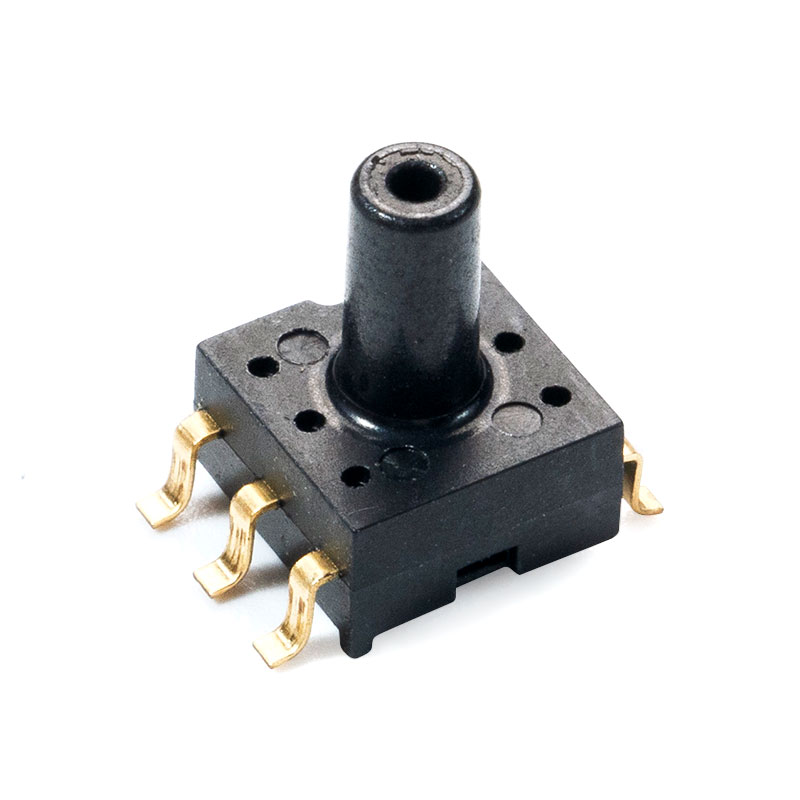

MCP-H10 Senzor tlaka za potrošačku elektroniku

Opći opis

Serija MCP-H10 je paket male veličine (SOP) s mlaznicom, koja integrira pojačanje signala, nelinearnost i temperaturnu kompenzaciju za silikonske piezorezistivne senzore tlaka. MCP-H10 serija senzora tlaka proizvod je koji koristi naprednu MEMS tehnologiju i posebno je dizajniran za potrošačku elektroniku i medicinske primjene. Senzor tlaka može se izravno zalemiti na tiskanu ploču, pružajući točan analogni izlazni signal visoke amplitude koji je proporcionalan primijenjenom tlaku.

Značajke

Raspon mjerenja: -100kPa~1000kPa
Apsolutni analogni izlaz sa širokim linearnim rasponom (uobičajene vrijednosti od 0,5 V~4,5 V) (napomena: izlazni napon se može prilagoditi)
Napon napajanja 5,0 V (opcionalno 3,3 V)
Raspon radne temperature -20 do 85 ℃
Raspon temperature skladištenja -40 do 125 ℃

Tipične primjene

Industrijska uporaba: tlačne sklopke i pneumatske komponente
Medicinska upotreba: mjerač krvnog tlaka, generator kisika
Detekcija razine vode kućanskih aparata: perilice rublja, perilice posuđa, usisavači
Kontrola tlaka zraka: čiste sobe i sobe za pušenje
Ostalo: uređaj za mjerenje srednjeg tlaka zraka

Performanse strukture

Čip osjetljiv na pritisak: silicij
Olovna žica: zlatna žica
Brtveni omotač: PPS materijal
Igla: bakrena pozlaćena
Neto težina: približno 0,3 grama

Kontaktirajte nas
PREV：Nema prethodnog članka

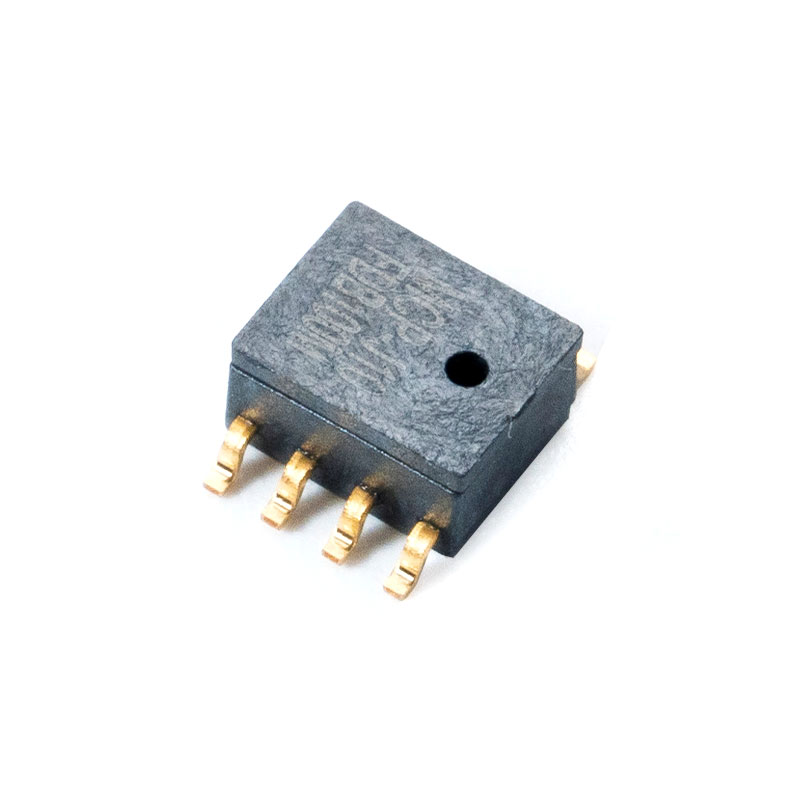

DALJE：MCP-J10 Senzor tlaka za potrošačku elektroniku

Električne specifikacije

Karakteristično Simbol Min Tip Maks Jedinica
Napon @ Vs=5,0 V (MCP-H10-A serija) V S 4.75 5 5.25 VDC
Napon @ Vs=3,3 V (MCP-H10-B serija) V S 3 3.3 3.6 VDC
Radna struja ja o — 3 mADC
Točnost (0 ℃ do 85 ℃) — — — 1.5 %V FSS
ADC rezolucija RES ADC — 24 — malo
DAC rezolucija RES DAC — 12 — malo
Učestalost Fsys 1 MHz
Vrijeme odziva t R — 2.5 — mS
Vrijeme početka — — 100 — mS
ESD zaštita — — 2 — KV
