MCP-J20 Senzor apsolutnog tlaka
  • MCP-J20 Senzor apsolutnog tlaka
  • MCP-J20 Senzor apsolutnog tlaka
  • MCP-J20 Senzor apsolutnog tlaka

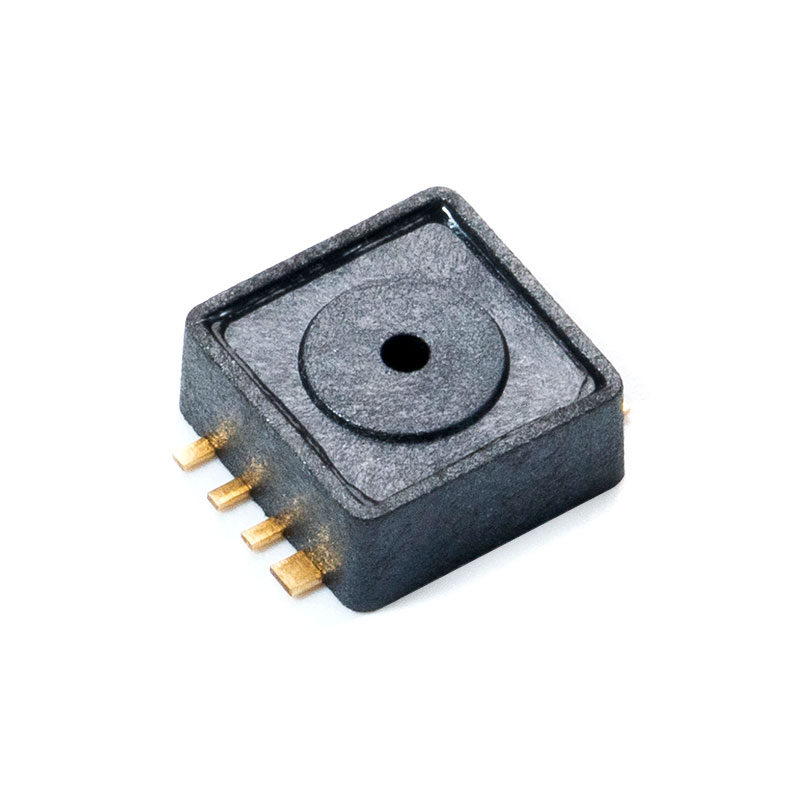

MCP-J20 Senzor apsolutnog tlaka

Opis
Tržište senzora lansiralo je kalibrirane proizvode senzora apsolutnog tlaka. Serija MCP-J20 dizajnirana je za prijenos tlaka u usisnoj grani automobila i motocikala
Ovaj proizvod koristi čipove za kondicioniranje signala za automobile za kalibraciju i kompenzaciju izlaza MEMS jezgre i može pretvoriti signale tlaka od 10kPa do 1000kPa u analogne izlazne signale s prilagodljivim izlaznim rasponom (0~5V). Dok osiguravaju izvrsnu pouzdanost proizvoda, dva su čipa integrirana i zapakirana, čime se uvelike smanjuje veličina pakiranja. U isto vrijeme, kondicionirani proizvod može pružiti standardni izlaz unutar temperaturnog raspona i raspona točnosti, eliminirajući potrebu da korisnici kalibriraju senzor.

Karakteristično

Maksimalna pogreška od 0°C do 85°C je 2,5%
Vrlo pogodan za mikroprocesore ili sustave temeljene na mikrokontrolerima
Ultra malo pakiranje za površinsku montažu
Raspon temperature: -40°C do 125°C
Raspon J20 (A) 10kPa~1000kPa izborno J20(B)10kPa~400kPa
Proporcionalni/apsolutni analogni izlazni napon

Tipične primjene

Primjene u automobilima (mjerenje tlaka u razvodniku)
Industrijska kontrola
Primjena pritiska na motociklu
Hibridni i novi energetski vakuumski senzori
Detekcija tlaka CNG plina
Mjerač tlaka

Kontaktirajte nas
PREV：MCP-J20A, J20B, J20C Senzor apsolutnog tlaka
DALJE：MCP-J10, J11, J12 Senzor apsolutnog tlaka

Pregled

Senzor tlaka serije MCP-J20 koristi MEMS piezorezistivnu jezgru kao element osjetljiv na pritisak, koji emitira neobrađeni signal proporcionalan tlaku okoline. Čip za kondicioniranje s ugrađenim 16-bitnim ADC-om pokreće osjetljivu komponentu i pojačava, temperaturno kompenzira i linearizira izvorni signal za izlaz analognog naponskog izlaznog signala koji je linearno povezan s primijenjenim tlakom.。



Prijenosna funkcija

IZLAZ=A×P B
pozornost:
OUT je analogni izlazni napon, mjeren u voltima;
P je vrijednost tlaka, apsolutni tlak, u kPa;
Pogledajte tablicu ispod za A i B.

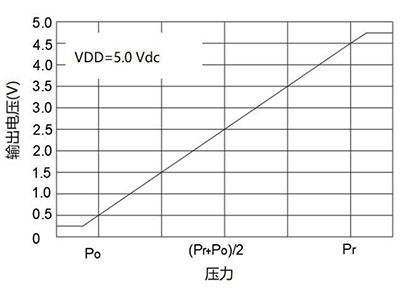

Slika 3.1 Simulirana izlazna prijenosna funkcija

Model proizvoda Raspon (kPa) Raspon izlaznog napona (V) Dobitak i pomak
Po Pr OL OH A B
MCP-J20-15115K 15 115 0.5 4.5 0.04 0.1
MCP-J20-20250K 20 250 0.5 4.5 0.0173915 0.152174
MCP-J20-20400K 20 400 0.5 4.5 0.0105265 0.2894735
