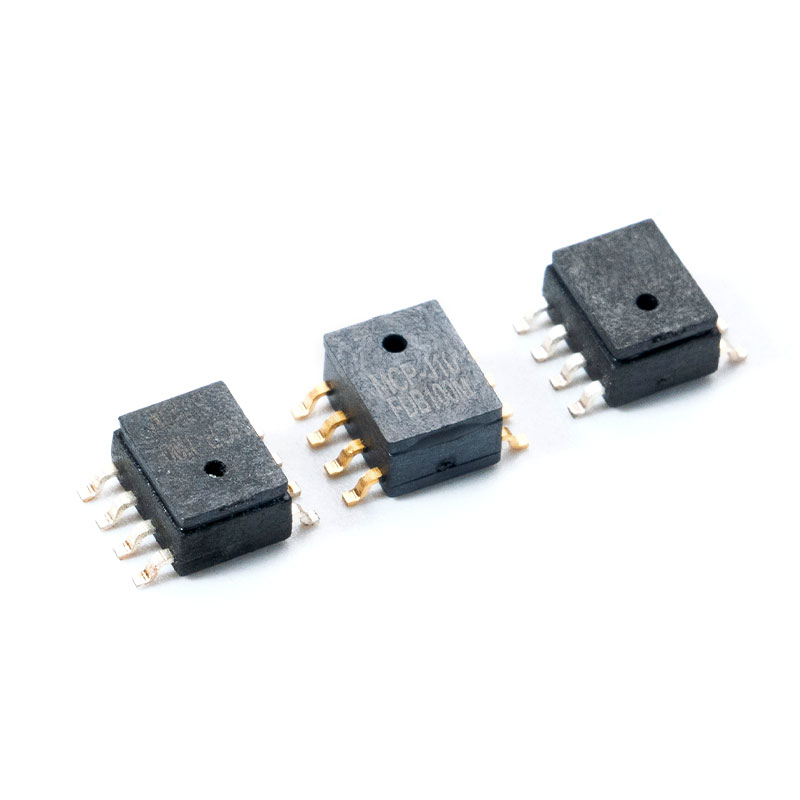

Što je senzor apsolutnog tlaka?

An senzor apsolutnog tlaka je sonda koja mjeri tlak u odnosu na savršeni vakuum (0 Pa), a ne u odnosu na atmosferski ili bilo koji drugi referentni tlak. To ga čini bitno drugačijim od mjernih ili diferencijalnih senzora i jedinstveno je prikladnim za primjene u kojima bi atmosferske fluktuacije dovele do neprihvatljivih pogrešaka u mjerenju. Od zrakoplovne visinometrije do industrijskih HVAC sustava, senzori apsolutnog tlaka kamen su temeljac inženjerstva preciznih mjerenja.

Ovaj vodič pokriva sve što inženjeri, stručnjaci za nabavu i integratori sustava trebaju znati - od principa rada i usporednih podataka do kriterija odabira specifičnih za aplikaciju i jeftinih mogućnosti implementacije.

1. Kako radi senzor apsolutnog tlaka?

1.1 Temeljni princip rada

An senzor apsolutnog tlaka sadrži zapečaćenu referentnu komoru evakuiranu do gotovo savršenog vakuuma (obično <10⁻³ Pa). Osjetna dijafragma—obično izrađena od silicija, nehrđajućeg čelika ili keramike—svija se kao odgovor na procesni tlak koji se primjenjuje s jedne strane. Taj se mehanički otklon pretvara u električni signal pomoću jedne od nekoliko metoda transdukcije:

• Piezootporni : Mjerači naprezanja na dijafragmi mijenjaju otpor proporcionalno otklonu. Najčešći u senzorima koji se temelje na MEMS-u zbog visoke osjetljivosti i niske cijene.
• Kapacitivni : Otklon mijenja kapacitivnost između dijafragme i fiksne elektrode. Nudi izvrsnu dugoročnu stabilnost i nisko temperaturno pomicanje.
• Piezoelektrični : Stvara naboj pod dinamičkim pritiskom. Najprikladniji za brza prijelazna mjerenja, ne za statički tlak.
• Rezonantno : Tlak mijenja rezonantnu frekvenciju vibrirajućeg elementa. Visoka točnost, ali veća cijena.

Izlaz se zatim kondicionira kroz ugrađene ASIC sklopove koji pružaju temperaturnu kompenzaciju, korekciju nultog pomaka i pojačanje signala—proizvodeći kalibrirani analogni (0–5 V, 4–20 mA) ili digitalni (I²C, SPI) izlaz.

1.2 Apsolutni u odnosu na mjerenje u odnosu na diferencijal — ključne razlike

Razumijevanje razlika između vrsta senzora ključno je za ispravan dizajn sustava. Dok mjerni senzori mjere tlak u odnosu na ambijentalnu atmosferu, a diferencijalni senzori uspoređuju dva procesna tlaka, an senzor apsolutnog tlaka vs gauge pressure sensor usporedba otkriva temeljnu razliku referentne točke koja utječe na točnost mjerenja u okruženjima s promjenjivom visinom ili promjenjivom klimom.

1.3 Zašto je referentni vakuum važan

Zatvorena vakuumska referentna komora ono je što omogućuje apsolutno mjerenje. Za razliku od mjernih senzora, koji koriste ventilacijski otvor otvoren prema atmosferi, an senzor apsolutnog tlaka otporan je na barometarsko pomicanje, varijacije nadmorske visine i sezonske atmosferske promjene. O tome se ne može raspravljati u aplikacijama kao što je zrakoplovna visinometrija, gdje se pogreška tlaka od 1 hPa na visini može prevesti u pogrešku visine od ~8,5 m—što je kritična sigurnosna granica u kontroliranom zračnom prostoru.

U medicinskim respiratorima i infuzijskim pumpama, mjerenje apsolutnog tlaka osigurava da isporuka lijeka i respiratorna potpora ostanu nepromijenjene zbog nadmorske visine bolnice ili promjena tlaka okoline tijekom transporta.

2. Senzor apsolutnog tlaka u odnosu na senzor nadtlaka — duboka usporedba

2.1 Usporedba specifikacija

Prilikom ocjenjivanja an senzor apsolutnog tlaka vs gauge pressure sensor , inženjeri moraju uzeti u obzir ne samo referentnu točku, već i način na koji svaki tip funkcionira u ključnim mjeriteljskim parametrima. Tablica u nastavku sažima tipične specifikacije podatkovne tablice za usporedive uređaje temeljene na MEMS-u u rasponu od 0 do 10 bara:

2.2 Kada odabrati apsolutnu nadmjeru

Odaberite senzor apsolutnog tlaka kada:

• Aplikacija radi na različitim nadmorskim visinama ili lokacijama s različitim barometarskim tlakom (npr. mobilna oprema, zrakoplovi, dronovi).
• Sljedivost mjerenja do apsolutnog standarda (SI jedinica: Pascal) potrebna je za usklađenost s regulativom – uobičajeno u medicinskom i zrakoplovnom certificiranju.
• Potrebno je praćenje vakuuma ili podatmosferska kontrola procesa (npr. proizvodnja poluvodiča, sušenje smrzavanjem).
• Dugoročno bilježenje podataka zahtijeva stabilnu osnovnu liniju bez pomicanja na koju ne utječu svakodnevne vremenske promjene.

Senzori mjerača ostaju preferirani izbor u hidrauličkim i pneumatskim sustavima zatvorene petlje gdje je relativni tlak u odnosu na atmosferu relevantna inženjerska veličina (npr. napuhavanje guma, tlak u kotlu).

2.3 Uobičajene zablude

• Zabluda: "Apsolutni senzori očitavaju 0 na ambijentu." — Ne znaju. Na razini mora apsolutni senzor očitava ~101,325 kPa. Samo senzor mjerača očitava 0 na ambijentalnoj temperaturi.
• Zabluda: "Apsolutni senzori su uvijek precizniji." — Točnost ovisi o dizajnu i kalibraciji, a ne o referentnoj vrsti. Mjerni senzori mogu postići jednaku ili bolju točnost za relativna mjerenja.
• Zabluda: "Senzor mjerača možete pretvoriti u apsolutni dodavanjem atmosferskog tlaka." — Ovo funkcionira samo ako je atmosferski tlak poznat i stabilan, što u mobilnoj primjeni ili primjeni na velikoj nadmorskoj visini nema svrhu.

3. Ključne primjene prema industriji

3.1 Senzor apsolutnog tlaka za aplikacije visinomjera

The senzor apsolutnog tlaka for altimeter applications jedan je od tehnički najzahtjevnijih slučajeva korištenja. Zrakoplovni visinomjeri oslanjaju se na model međunarodne standardne atmosfere (ISA), koji definira predvidljiv odnos tlaka i visine: tlak se smanjuje otprilike 1,2 hPa po 10 m porasta visine na razini mora.

Za certificiranu avioniku, senzori moraju zadovoljiti standarde zaštite okoliša DO-160G i razine osiguranja softvera RTCA/DO-178C. Ključne specifikacije uključuju:

• Raspon tlaka: 10–110 kPa (pokriva nadmorske visine od -500 m do ~30 000 m)
• Rezolucija: <1 Pa (ekvivalent ~8 cm visinske rezolucije)
• Temperaturna kompenzacija: -55°C do 85°C
• Otpornost na udarce i vibracije prema MIL-STD-810

Bespilotne letjelice i bespilotne letjelice za potrošače koriste jeftinije MEMS barometrijske senzore (npr. 24-bitna rezolucija, I²C sučelje) koji i dalje postižu <±1 m točnosti visine u mirnim uvjetima, što je dovoljno za automatiziranu kontrolu leta i funkcije povratka kući.

3.2 Senzor apsolutnog tlaka za HVAC sustave

u senzor apsolutnog tlaka for HVAC systems , primarna uloga je nadzor tlaka rashladnog sredstva u krugovima kompresora, dovodnim i povratnim plenumima jedinice za obradu zraka (AHU) i sustavima automatizacije zgrade (BAS). Za razliku od nadzora diferencijalnog tlaka filtra (koji koristi diferencijalne senzore), upravljanje krugom rashladnog sredstva zahtijeva apsolutni tlak za točno izračunavanje pregrijavanja rashladnog sredstva i pothlađenja pomoću dijagrama tlak-entalpija (P-H).

3.3 Medicinski uređaji

Medicinski senzori apsolutnog tlaka ugrađeni su u respiratore, strojeve za anesteziju, infuzijske pumpe, monitore krvnog tlaka i opremu za dijalizu. Regulatorni zahtjevi (IEC 60601-1, ISO 80601) nalažu biokompatibilnost za materijale koji dolaze u kontakt s tekućinom, elektromagnetsku kompatibilnost (EMC) i rigoroznu sljedivost kalibracije.

Ključne karakteristike medicinskog senzora:

• Preciznost: ±0,1% FS ili bolja, s kalibracijom koja se može pratiti prema NIST-u
• Dugoročno pomicanje: <±0,05% FS/god
• Kompatibilnost medija: fiziološka otopina, kisik, mješavine anestetičkih plinova
• Izlaz: digitalni (I²C/SPI) s ugrađenom temperaturnom kompenzacijom koja se preferira za moderne ugrađene arhitekture

3.4 Automobilski sustavi

Primjene u automobilskoj industriji senzori apsolutnog tlaka uključuju senzore apsolutnog tlaka u razvodniku (MAP), sustave za nadzor tlaka u gumama (TPMS, iako su to obično mjerači), tlak prednabijanja turbopunjača i tlak para u spremniku goriva. MAP senzori su ključni za izračune ubrizgavanja goriva i vremena paljenja kontrolne jedinice motora (ECU). Moraju preživjeti kvalifikaciju AEC-Q100 Grade 1 (-40°C do 125°C), visoke vibracije i izloženost parama goriva.

• Radni raspon: 10–400 kPa apsolutno (pokriva vakuum u praznom hodu kroz maksimalno pojačanje)
• Izlaz: Raciometrijski analogni (0,5–4,5 V) ili SENT digitalni protokol
• Vrijeme odziva: <1 ms za dinamičke događaje motora

3.5 Jeftini senzor apsolutnog tlaka za Arduino projekte

Porast hardvera otvorenog koda stvorio je veliku potražnju za a niskobudžetni senzor apsolutnog tlaka Arduino -kompatibilno rješenje. Ovi senzori—obično MEMS barometarski uređaji s I²C ili SPI izlazom—omogućuju meteorološke stanice, zapise nadmorske visine, unutarnju navigaciju i projekte dronova uz minimalne troškove.

Popularni MEMS apsolutni barometarski senzori koji se koriste u Arduino ekosustavima nude:

• Raspon tlaka: 300–1100 hPa (pokriva nadmorske visine od -500 m do ~9000 m)
• uterface: I²C (400 kHz fast mode) or SPI
• Razlučivost: 24-bitni ADC, <0,18 Pa razlučivost u načinu ultra visoke razlučivosti
• Napon napajanja: 1,8–5 V (3,3 V logički kompatibilan)
• Paket: LGA-8, QFN ili breakout modul za izradu prototipova
• Potrošnja struje: <1 µA u stanju mirovanja (kritično za IoT čvorove s baterijskim napajanjem)

4. Kako odabrati pravi senzor apsolutnog tlaka

4.1 Ključne specifikacije za procjenu

Odabir ispravnog senzor apsolutnog tlaka zahtijeva sustavnu evaluaciju kroz nekoliko specifikacijskih dimenzija. Inženjeri bi trebali izbjegavati pretjerano određivanje (što povećava troškove) i premalo određivanje (što uzrokuje kvarove na terenu).

4.2 Kriteriji odabira za Arduino i ugrađene sustave

Za a niskobudžetni senzor apsolutnog tlaka Arduino ili aplikacije ugrađenog mikrokontrolera, prioritet se pomiče prema kompatibilnosti sučelja, potrošnji energije i faktoru oblika. Razmotrite:

• uterface voltage levels : Osigurajte da I²C/SPI logičke razine odgovaraju vašem MCU (3,3 V ili 5 V). Mnogi MEMS senzori imaju izvorni napon od 3,3 V; koristite mjenjače razine ako se spajate na 5 V Arduino Uno.
• Podrška knjižnice : Potvrđena dostupnost Arduino knjižnice drastično smanjuje vrijeme razvoja.
• Senzor temperature na čipu : Većina MEMS barometarskih senzora uključuje integrirani temperaturni senzor za kompenzaciju i nadzor s dvostrukom funkcijom.
• Stopa uzorkovanja : Za meteorološke stanice dovoljan je 1 Hz. Za zadržavanje visine u bespilotnim letjelicama potrebno je 25–100 Hz.
• Načini mirovanja i pripravnosti : Neophodno za aplikacije koje se napajaju baterijama koje ciljaju godine rada na dugmastim ćelijama ili malim LiPo pakiranjima.

4.3 Kompromisi cijene u odnosu na učinak

Trošak jednog senzor apsolutnog tlaka vage s točnošću, certifikati, kompatibilnost s medijima i pakiranje. Razumijevanje ovih kompromisa pomaže timovima za nabavu i arhitektima sustava uravnotežiti proračun s inženjerskim zahtjevima.

5. O MemsTechu — Vašem pouzdanom MEMS partneru za senzore tlaka

5.1 Osnovano u Wuxiju, izgrađeno za inovacije

Osnovano 2011. godine i smješteno u Wuxi National Hi-tech District — kineskom središtu za IoT inovacije — MemsTech je tvrtka specijalizirana za istraživanje i razvoj, proizvodnju i prodaju MEMS senzora tlaka. Wuxi National Hi-tech District etablirao se kao jedan od vodećih azijskih ekosustava za proizvodnju poluvodiča i MEMS-a, osiguravajući MemsTechu pristup naprednim proizvodnim resursima, istraživačkim partnerstvima i infrastrukturi opskrbnog lanca koja je ključna za proizvodnju senzora velike količine i visoke kvalitete.

5.2 Proizvodi i djelatnosti koje pružamo

MemsTech-a senzor apsolutnog tlaka linija proizvoda pokriva široki raspon raspona tlaka, vrsta izlaza i opcija pakiranja osmišljenih da služe B2B klijentima diljem:

• Medicinski : Senzori projektirani za respiratornu opremu, sustave infuzije i dijagnostičke instrumente—u skladu sa zahtjevima upravljanja kvalitetom ISO 13485.
• Automobilizam : MEMS senzori tlaka koji zadovoljavaju kvalifikacije AEC-Q100 Grade 1 za nadzor tlaka u razvodniku, para goriva i kočionog sustava.
• Potrošačka elektronika : Kompaktni MEMS senzori male snage za pametne telefone, pametne kućne uređaje, nosive uređaje i IoT čvorove.

5.3 Zašto timovi za nabavu i veleprodajni partneri odabiru MemsTech

• Profesionalna sposobnost istraživanja i razvoja : Interni MEMS dizajn i procesni inženjering omogućuju prilagođena rješenja za OEM i ODM kupce.
• Upravljanje znanstvenom proizvodnjom : ISO-kontrolirane proizvodne linije sa statističkom kontrolom procesa (SPC) osiguravaju dosljedan prinos i kvalitetu na razini.
• Rigorozno pakiranje i testiranje : Svaki senzor podvrgava se potpunoj kalibraciji i funkcionalnom testiranju prije otpreme, s opcijskim dostupnim 100% HTOL (radni vijek pri visokoj temperaturi).
• Konkurentne cijene : Vertikalna integracija i učinkovitost masovne proizvodnje omogućuju MemsTechu isporuku visokoučinkovitih, troškovno učinkovitih senzorskih rješenja koja smanjuju ukupne troškove sastavnice sustava bez ugrožavanja pouzdanosti.

6. Često postavljana pitanja (FAQ)

P1: Koja je temeljna razlika između senzora apsolutnog tlaka i senzora nadtlaka?

An senzor apsolutnog tlaka mjeri tlak u odnosu na savršeni vakuum (0 Pa). Senzor nadtlaka mjeri tlak u odnosu na lokalni atmosferski tlak, koji varira ovisno o nadmorskoj visini i vremenu. Kao rezultat toga, an senzor apsolutnog tlaka vs gauge pressure sensor Usporedba pokazuje da apsolutni senzori daju stabilno mjerenje neovisno o lokaciji, dok su senzori mjerača prikladniji kada je inženjerska veličina od interesa tlak iznad ili ispod ambijentalnog—kao što je napuhavanje guma ili tlak u spremniku u odnosu na atmosferu.

P2: Kako radi senzor apsolutnog tlaka u aplikaciji visinomjera?

u an senzor apsolutnog tlaka for altimeter applications , senzor mjeri stvarni barometarski tlak atmosfere na trenutnoj visini zrakoplova ili UAV-a. Koristeći model međunarodne standardne atmosfere (ISA)—gdje tlak opada za približno 1,2 hPa po 10 m porasta visine na malim visinama—sustav pretvara očitanja tlaka u vrijednosti nadmorske visine. Zatvorena referentna vrijednost vakuuma unutar senzora osigurava da na ovo mjerenje ne utječe tlak u kabini ili lokalno vrijeme, pružajući stabilan i ponovljiv signal visine za sustave kontrole leta.

P3: Može li se jeftini senzor apsolutnog tlaka koristiti s Arduinom za DIY mjerenje visine?

Da. A niskobudžetni senzor apsolutnog tlaka Arduino -kompatibilni MEMS uređaj—obično 24-bitni I²C barometarski senzor—može postići razlučivost visine bolju od 0,5 m u mirnom zraku. Arduino čita neobrađene podatke o tlaku putem I²C, primjenjuje hipsometrijsku formulu (ili pojednostavljenu ISA aproksimaciju) i ispisuje nadmorsku visinu u metrima. Za najbolje rezultate izvedite lokalnu kalibraciju tlaka na razini tla prije svake sesije, budući da apsolutni tlak na razini mora dnevno varira za ±2–3 hPa zbog vremenskih prilika, što znači ±17–25 m pogreške u visini bez korekcije.

P4: Koje su specifikacije najkritičnije pri odabiru senzora apsolutnog tlaka za HVAC sustave?

For senzor apsolutnog tlaka for HVAC systems aplikacije, najkritičnije specifikacije su: (1) raspon tlaka —mora pokrivati puni radni tlak rashladnog sredstva uključujući prijelazne pojave; (2) medijska kompatibilnost —mokri materijali moraju biti kompatibilni s rashladnim sredstvima kao što su R-410A, R-32 ili R-134a; (3) ukupni pojas pogreške (TEB) u cijelom rasponu radne temperature; (4) izlazno sučelje — 4–20 mA strujna petlja je poželjna za duge kabele u sustavima zgrada; i (5) zaštita od ulaska — IP67 minimum za okruženja prostorija s opremom izloženih vlazi i sredstvima za čišćenje.

P5: Kako senzor apsolutnog tlaka održava točnost tijekom svog životnog vijeka?

Dugoročna stabilnost u an senzor apsolutnog tlaka ovisi o cjelovitosti zapečaćene vakuumske referentne komore, otporu puzanja materijala dijafragme i kvaliteti ASIC kompenzacijskog algoritma. Visokokvalitetni MEMS senzori postižu dugoročnu stabilnost od ±0,1% FS godišnje ili bolje. Kako bi se održala certificirana točnost, senzore treba povremeno ponovno kalibrirati—obično svake 1-3 godine, ovisno o regulatornim zahtjevima aplikacije. U kritičnim primjenama (medicina, zrakoplovstvo), proizvođači bi trebali osigurati kalibracijske certifikate koji se mogu pratiti prema NIST-u i objavljene podatke o karakterizaciji pomaka.

Reference

• Fraden, J. (2016). Handbook of Modern Sensors: Physics, Designs, and Applications (5. izdanje). Springer. https://doi.org/10.1007/978-3-319-19303-8
• uternational Electrotechnical Commission. (2005). IEC 60770-1: Odašiljači za upotrebu u sustavima upravljanja industrijskim procesima – 1. dio: Metode za procjenu performansi . IEC.
• MEMS & Sensors Industry Group (MSIG). (2023). Izvješće o tržištu MEMS i senzora . https://www.semi.org/en/communities/msig
• RTCA. (2010). DO-160G: Uvjeti okoline i postupci ispitivanja za zračnu opremu . RTCA, Inc.
• Nacionalni instrumenti. (2022). Osnove senzora tlaka: tipovi senzora i vodič za odabir . https://www.ni.com/en-us/shop/data-acquisition/sensor-fundamentals/pressure-sensor.html
• Bosch Sensortec. (2023). BST-BMP390-DS002: Tehnička tablica senzora tlaka BMP390 . Bosch Sensortec GmbH. https://www.bosch-sensortec.com/products/environmental-sensors/pressure-sensors/bmp390/
• uternational Organization for Standardization. (2016). ISO 13485:2016 – Medicinski uređaji – Sustavi upravljanja kvalitetom . ISO. https://www.iso.org/standard/59752.html
• AEC. (2014). AEC-Q100 Rev-H: Kvalifikacija testa opterećenja na temelju mehanizma kvara za integrirane krugove . Vijeće automobilske elektronike.
